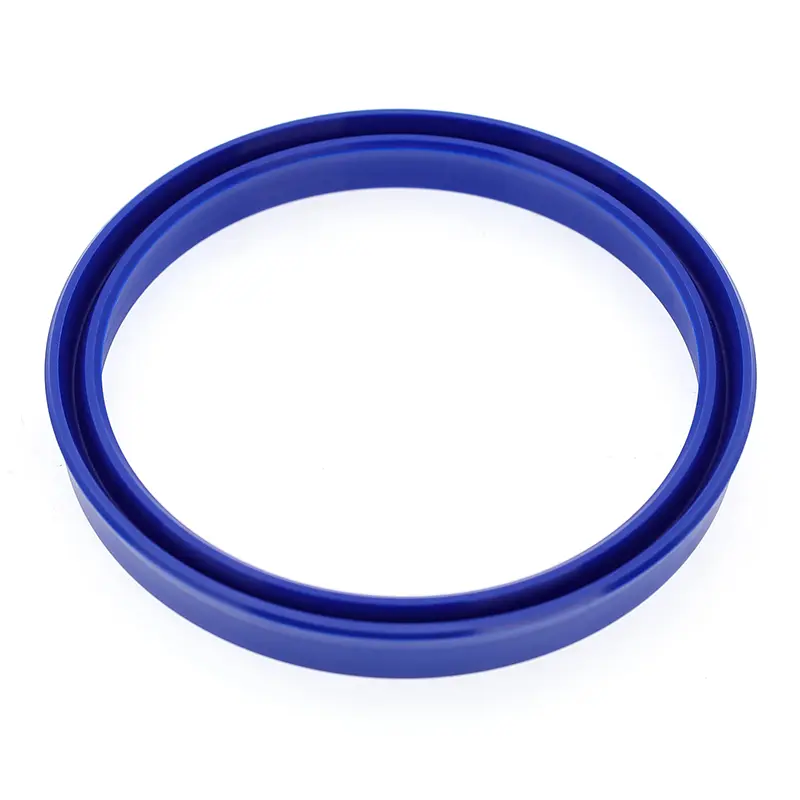

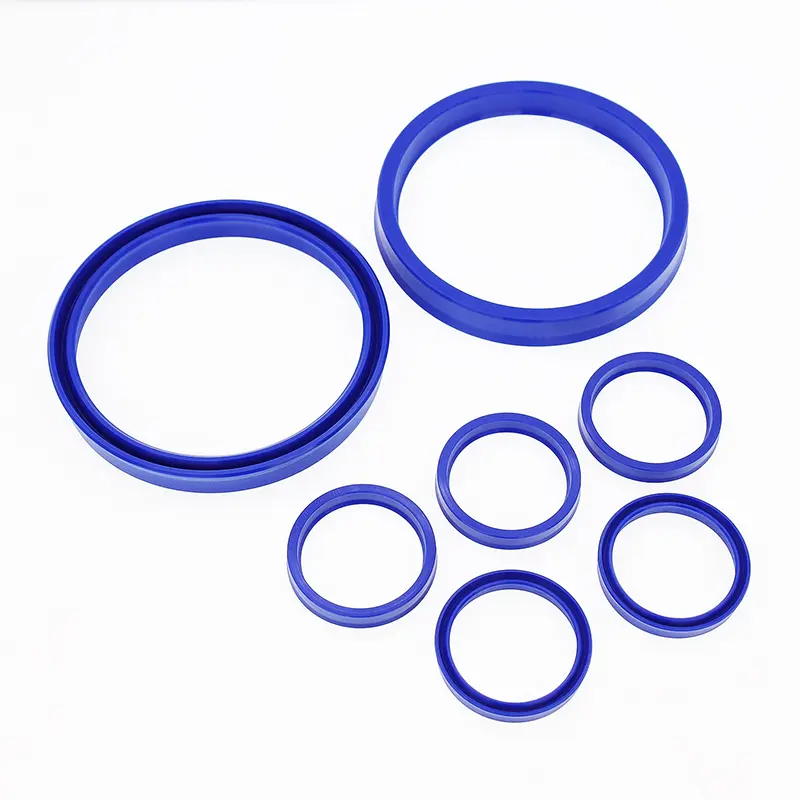

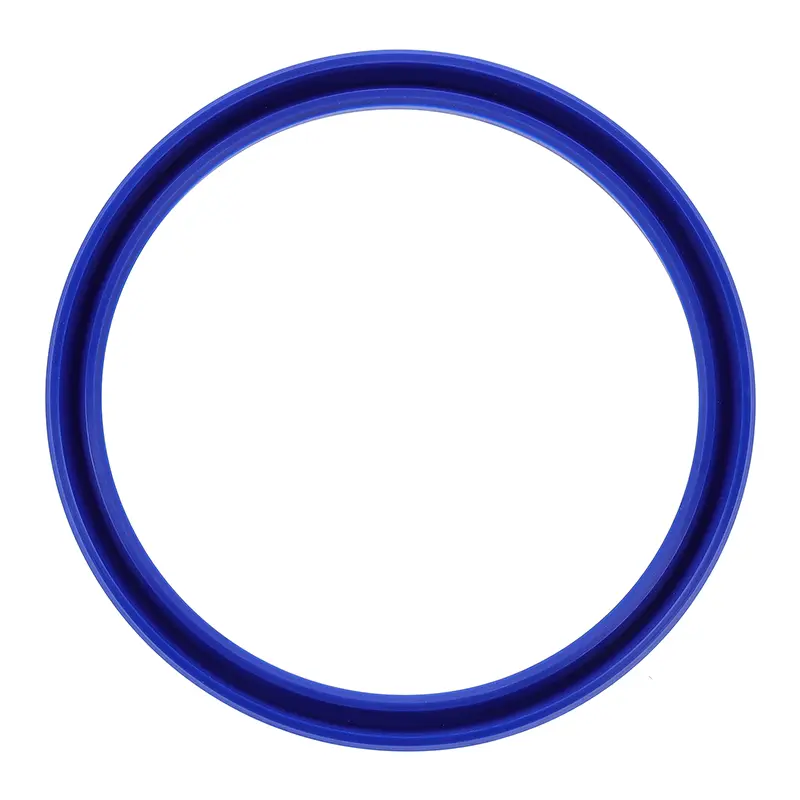

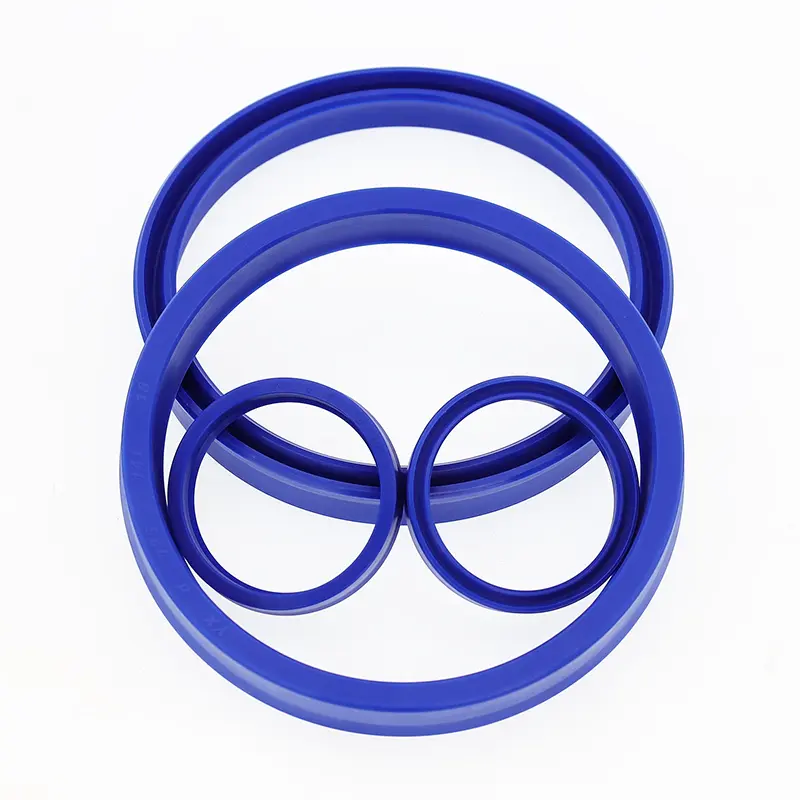

Le joint d'arbre RCUR est un joint asymétrique conçu pour les tiges de piston, adapté à l'étanchéité unidirectionnelle dans les applications hydrauliques alternatives, offrant d'excellentes performances d'étanchéité. Sa rainure est conforme à la norme ISO 5597. Elle sert de joint secondaire dans les systèmes d'étanchéité.
Caractéristiques:
1. Excellentes performances d’étanchéité statiques et dynamiques ;
2. Forte capacité de récupération du pétrole résiduel dans des conditions dynamiques ;
3. Structure simple, installation et maintenance faciles.
Conditions de fonctionnement applicables (les valeurs extrêmes ne doivent pas apparaître simultanément)
|
Pression Mpa |
Température ℃ |
Vitesse m/s |
Moyen |
|
≤35 |
-30~+100 |
≤0,5 |
Huile hydraulique, minéraux, émulsion, etc. |
Sélection des matériaux
Polyuréthane (PU)
Exemple de commande
Modèle de commande RCUR 63x73x10 Diamètre de la tige x Diamètre de la rainure x Hauteur du joint

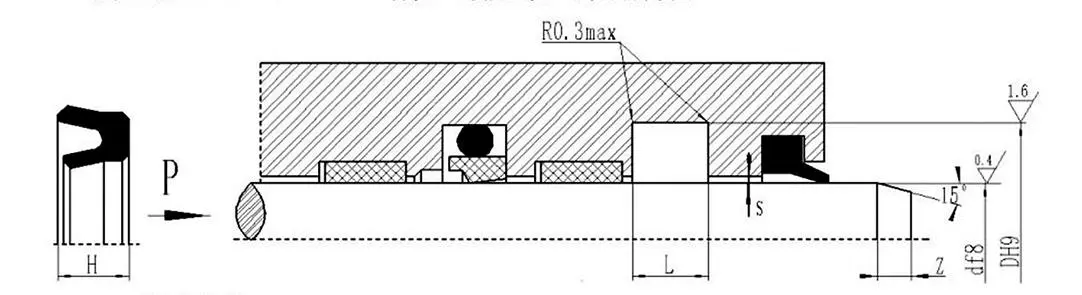

Espace d'extrusion
|
Pression/Mpa |
Espace d'extrusion Smaximum |
|
|
Diamètre de tige d≤60mm |
Diamètre de tige d>60mm |
|
|
≤5 |
0.4 |
0.5 |
|
≤10 |
0.3 |
0.4 |
|
≤20 |
0.2 |
0.3 |
|
≤30 |
0.15 |
0.2 |
|
≤40 |
0.1 |
0.15 |
