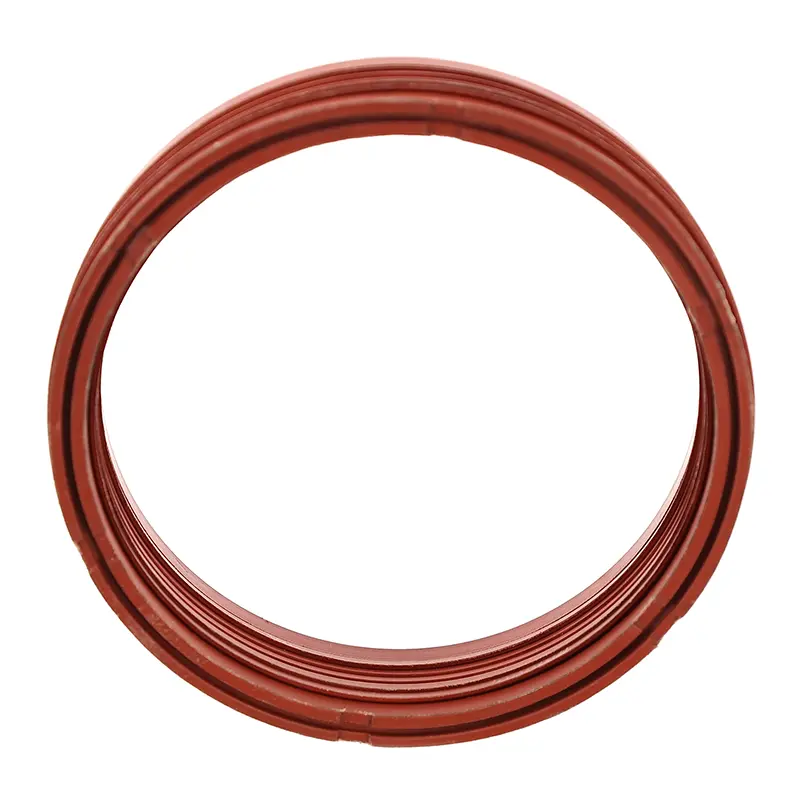

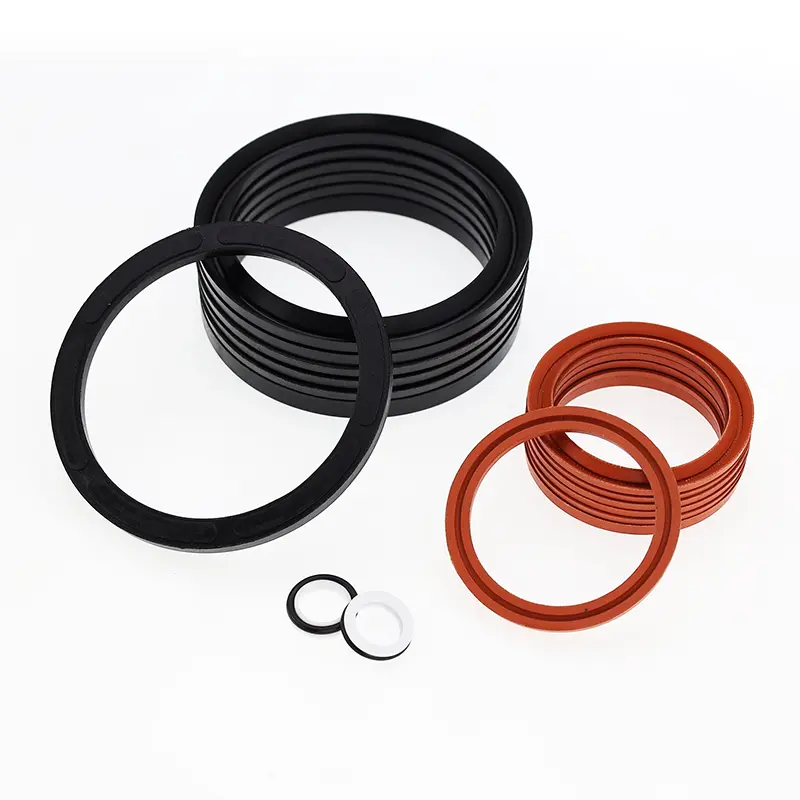

Le joint combiné en forme de V pour tiges de piston se compose d'un ensemble (d'au moins trois) bagues d'étanchéité en forme de V, d'une bague de compression et d'une bague de support. Il convient au scellement sous pression unidirectionnel dans les applications hydrauliques alternatives. Une graisse compatible avec le matériau d'étanchéité doit être appliquée lors de l'installation. Il ne peut pas être installé dans une rainure monolithique (fermée).
Caractéristiques:
1. Une large gamme de matériaux est disponible, permettant un ajustement optimal pour s'adapter à diverses applications.
2. Convient pour une utilisation dans des conditions de fonctionnement difficiles, s'adaptant à pratiquement tous les supports et conditions exigeantes.
3. Longue durée de vie, adaptée aux joints de lubrification sans huile (avec sélection de matériaux appropriée).
4. Des performances d'étanchéité et une friction réglables peuvent être obtenues en ajustant le joint, et la dimension axiale peut être ajustée en ajoutant ou en retirant des bagues d'étanchéité en forme de V.
5. Efficace même avec une mauvaise qualité de surface d’étanchéité.
Conditions de fonctionnement applicables (les valeurs extrêmes ne doivent pas apparaître simultanément)
|
Pression Mpa |
Température ℃ |
Vitesse m/s |
Moyen |
|||
|
≤60 |
-35~+100 (caoutchouc nitrile ou caoutchouc en tissu nitrile) |
-20~+200 (caoutchouc fluoré ou tissu en caoutchouc fluoré) |
-200~+260 (PTFE) |
≤0,5 (caoutchouc ou caoutchouc renforcé de tissu) |
≤15 (PTFE) |
Presque tous les supports (choix raisonnable de combinaison de matériaux) |
Matériels
1. Matériaux de l'anneau de pression : PTFE, tissu en caoutchouc nitrile-butadiène (NBR), tissu en caoutchouc fluoré-butadiène, nylon, polyoxyméthylène
2. Matériaux du joint en V : PTFE, tissu en caoutchouc nitrile-butadiène (NBR), caoutchouc fluoré, tissu en caoutchouc fluoré-butadiène, polyuréthane
3. Matériaux de l'anneau de support : tissu en caoutchouc nitrile-butadiène, tissu en caoutchouc fluoré-butadiène, nylon, polyoxyméthylène, PTFE
Exemple de commande
|
Modèle |
Matériel |
Champ d'application |
Scellage |
|
RC15-A |
Anneau en V : tissu NBR, anneau de pression, anneau de support : tissu NBR/PA/POM/PTFE |
Température normale, haute pression |
Bien |
|
RC15-B |
Anneau en V : tissu FKM, anneau de pression, anneau de support : tissu FKM/PTFE |
Haute température, haute pression |
Bien |
|
RC15-C |
Anneau en V : NBR, anneau de pression, anneau de support : tissu NBR/PA/POM/PTFE |
Température normale, moyenne et basse pression |
Excellent |
|
RC15-D |
Anneau en V : FKM, anneau de pression, anneau de support : tissu FKM/PTFE |
Haute température, moyenne et basse pression |
Excellent |
|
RC15-E |
Anneau en V : combinaison de tissu NBR+NBR, anneau de pression, anneau de support : tissu NBR/PA/POM/PTFE |
Température normale, moyenne et haute pression |
Très bien |
|
RC15-F |
Anneau en V : combinaison de tissu FKM+FKM, anneau de pression, anneau de support : tissu FKM/PTFE |
Haute température, moyenne et haute pression |
Très bien |
|
RC15-G |
Anneau en V, anneau de pression, anneau de support : PTFE1/PTFE2/PTFE3/PTFE4 |
Milieux corrosifs à haute température et haute pression |
Normale |
|
RC15-H |
Anneau en V : PU, anneau de pression, anneau de support : PU/PA/POM/PTFE |
Température normale, moyenne et haute pression |
Très bien |

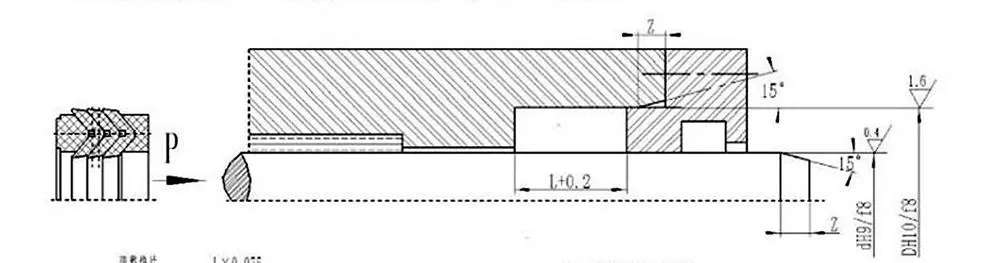

Règles de chanfrein d'installation
|
Diamètre de tige d |
Longueur de chanfrein Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
>500 |
12.5 |
Les joints en forme de V peuvent être ajustés dans la dimension axiale en ajustant le joint pour obtenir une étanchéité et une friction optimales. L'usure initiale après un fonctionnement à long terme peut être prolongée en ajustant la dimension axiale. La conception recommandée pour la dimension axiale réglable de la cavité du joint est de 1,025 L, avec une plage de réglage de 7,5 % L.
