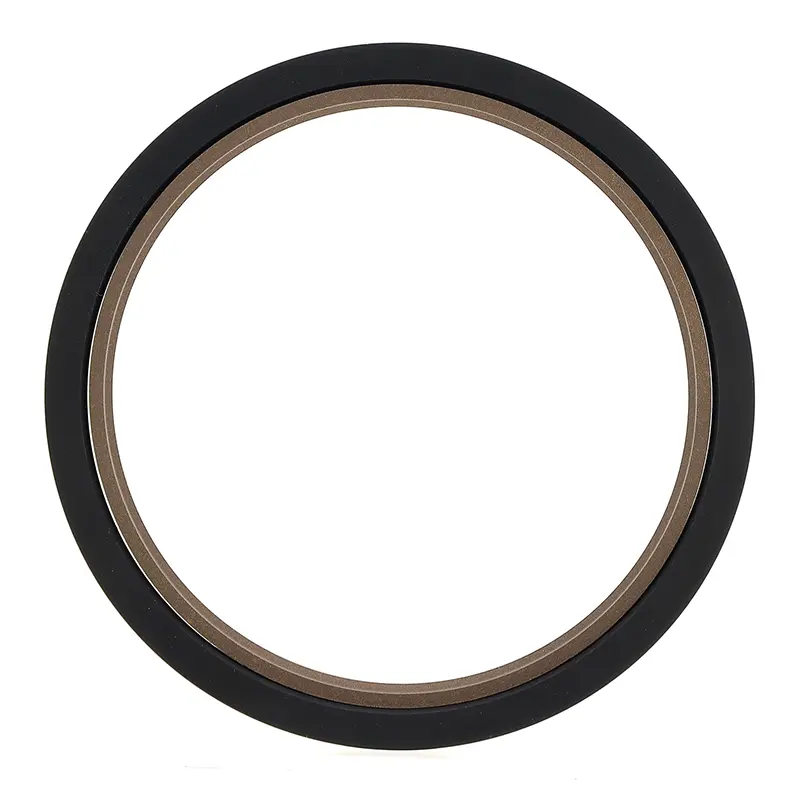

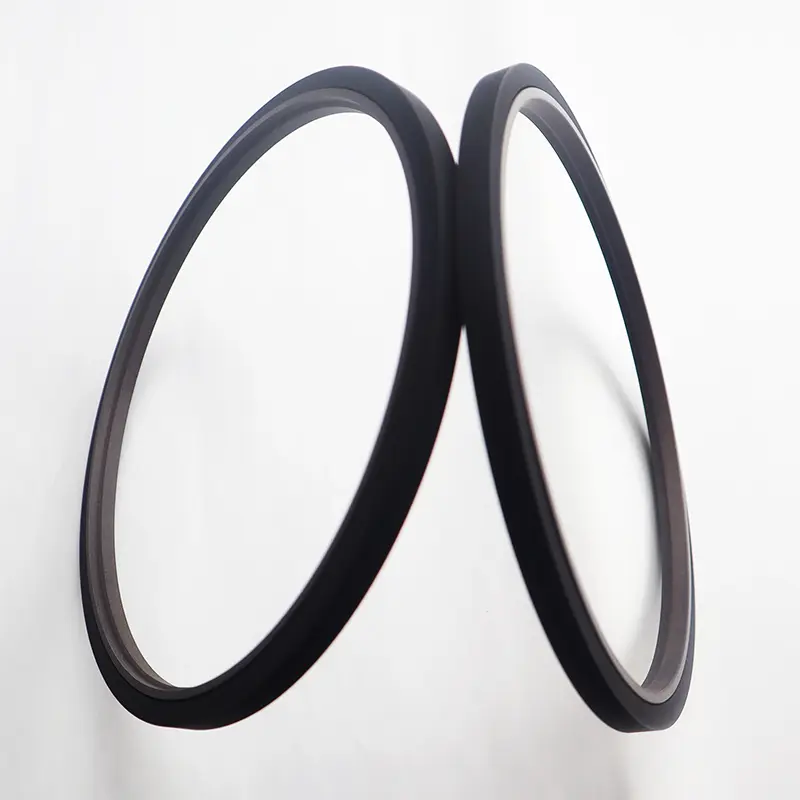

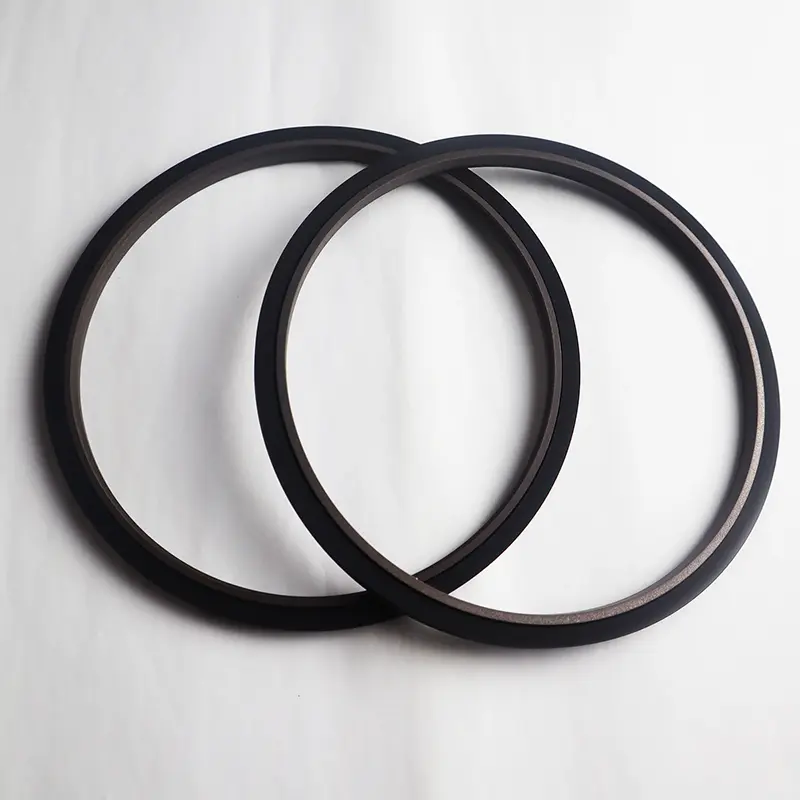

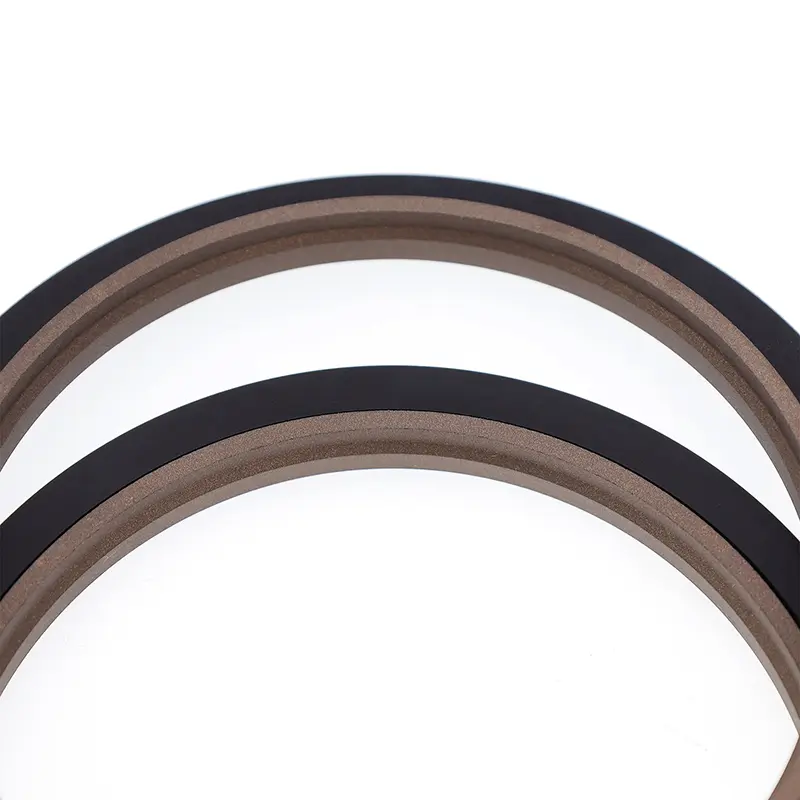

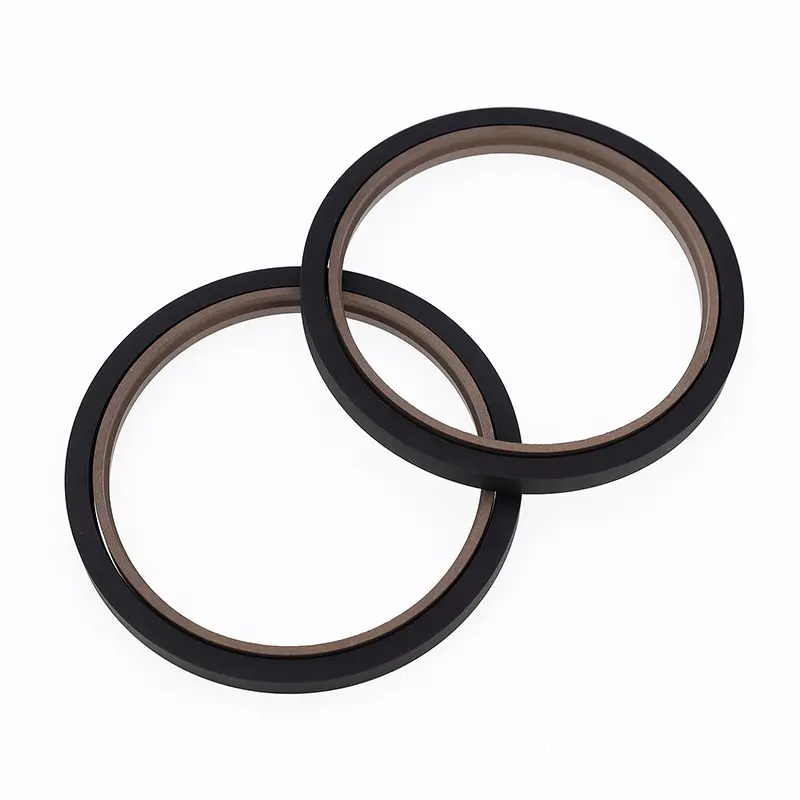

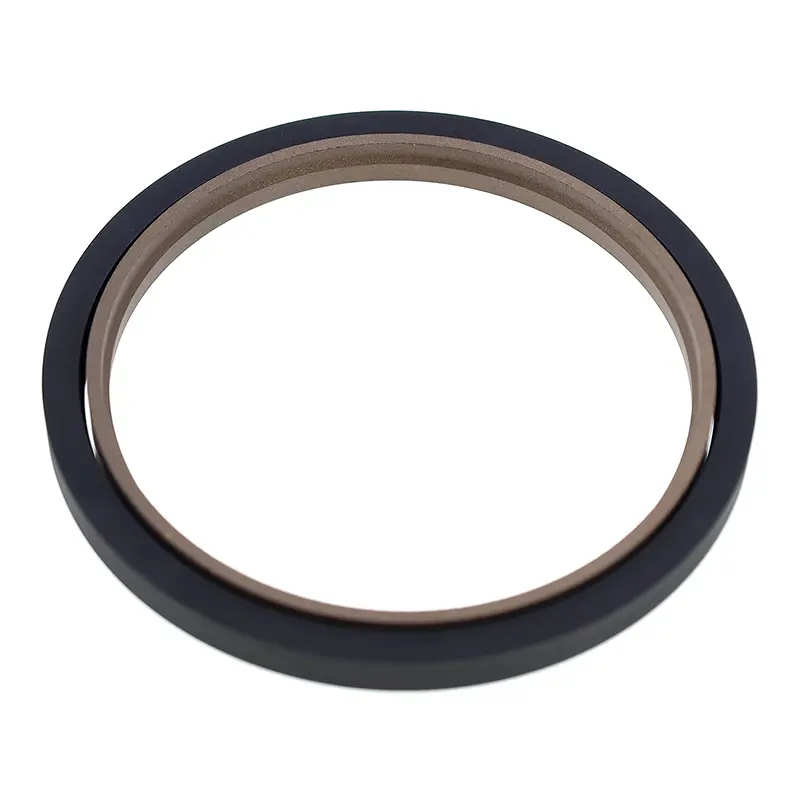

Les joints étagés de tige de piston robustes (Step Seals) se composent d'un joint d'étanchéité étagé rempli de PTFE et d'un anneau en caoutchouc rectangulaire. Ils conviennent à l’étanchéité sous pression unidirectionnelle dans les applications hydrauliques alternatives. La bague rectangulaire fournit une force radiale et compense l'usure de la bague d'étanchéité. Ils sont généralement utilisés conjointement avec un anneau de guidage. Des rainures fendues (ouvertes) doivent être utilisées pour les diamètres de tige inférieurs à 30 mm. Ils sont couramment utilisés dans les équipements hydrauliques lourds.
Caractéristiques:
1. Faible frottement, faible résistance au démarrage, mouvement fluide, frottement dynamique et statique égal et aucun fluage ;
2. Stabilité à haute pression sous pression et dans des conditions difficiles ;
3. Longue durée de vie, adaptée aux joints sans huile ;
4. Convient pour sceller des fluides à faible viscosité tels que l'eau.
Conditions de fonctionnement applicables (les valeurs extrêmes ne doivent pas apparaître simultanément)
|
Pression Mpa |
Température ℃ |
Vitesse m/s |
Moyen |
|
≤60 |
-35~+100 (joint torique NBR correspondant) |
≤6 |
Huile hydraulique minérale, fluide ignifuge (HFA/HFB), eau, etc. |
|
-20~+200 (joint torique FKM correspondant) |
Sélection des matériaux
1. Matériaux d'anneau rectangulaire disponibles : caoutchouc nitrile R01 (NBR), caoutchouc fluoré R02 (FKM), etc.
2. Matériaux de la bague d'étanchéité : PTFE2, PTFE3, PTFE4, PU, etc. (voir la description du matériau).
Exemple de commande

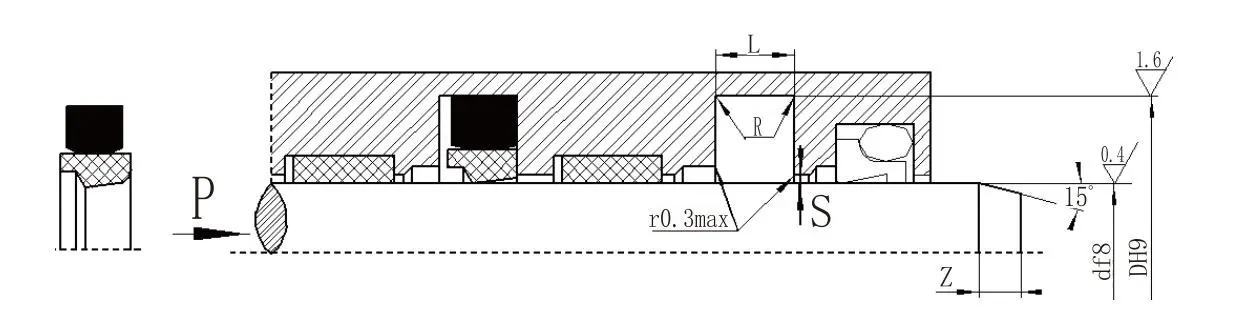

Modèle de commande : RC12 - 40 x 55 x 7,5 mm - PTFE3 - Modèle RO1 - Diamètre de la tige x Diamètre de la rainure x Largeur de la rainure ; PTFE3 - Code de matériau PTFE modifié ; R01 - Code matériau de l'anneau rectangulaire
