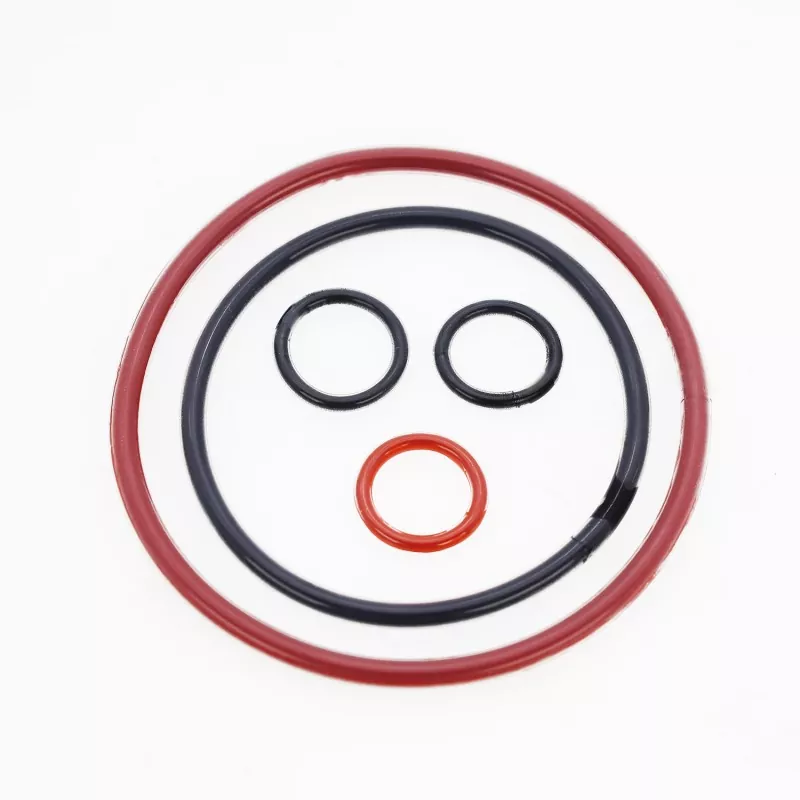

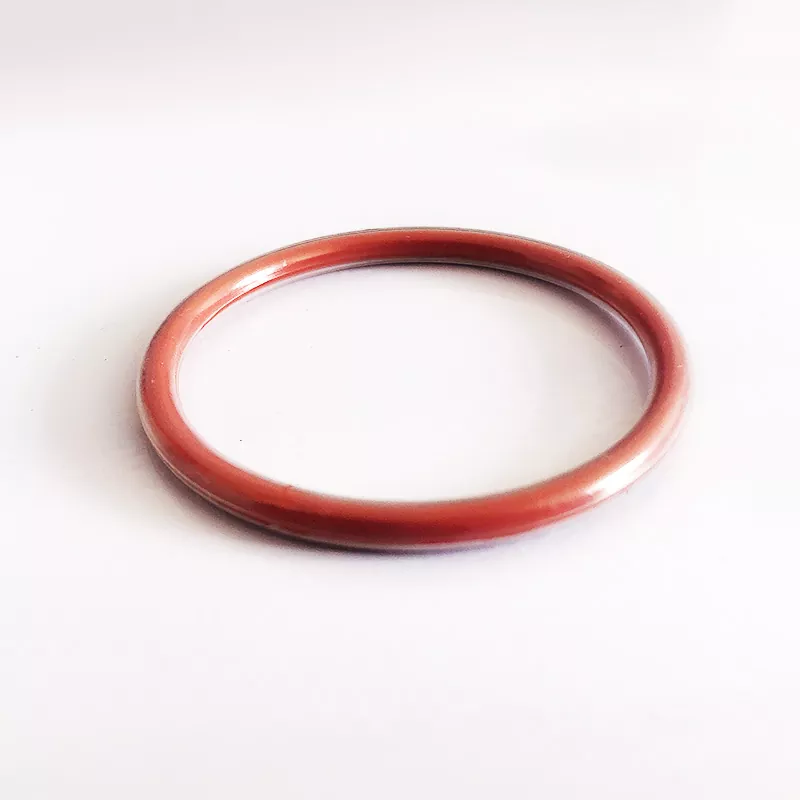

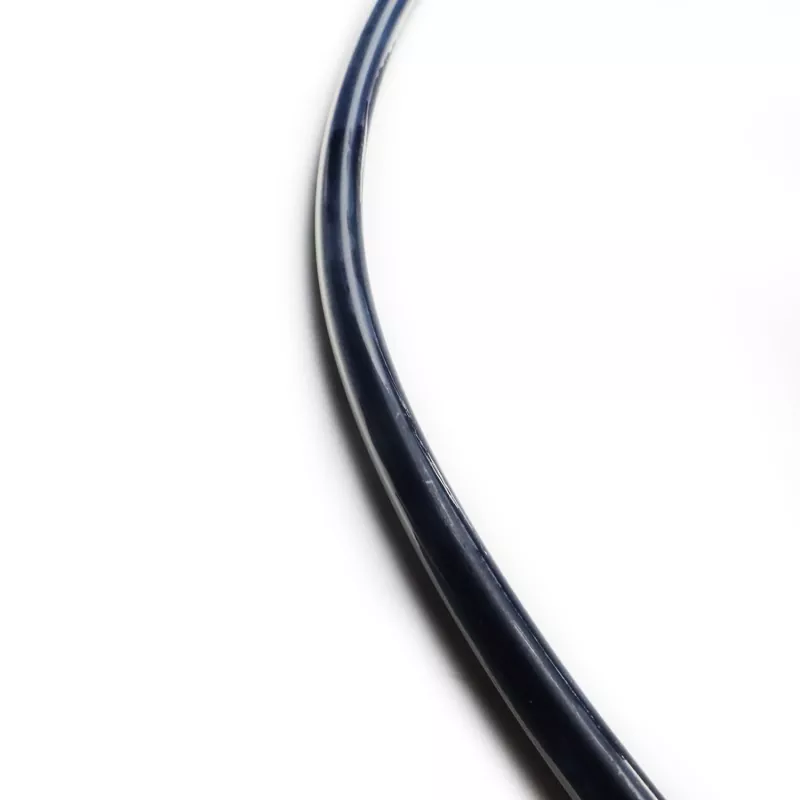

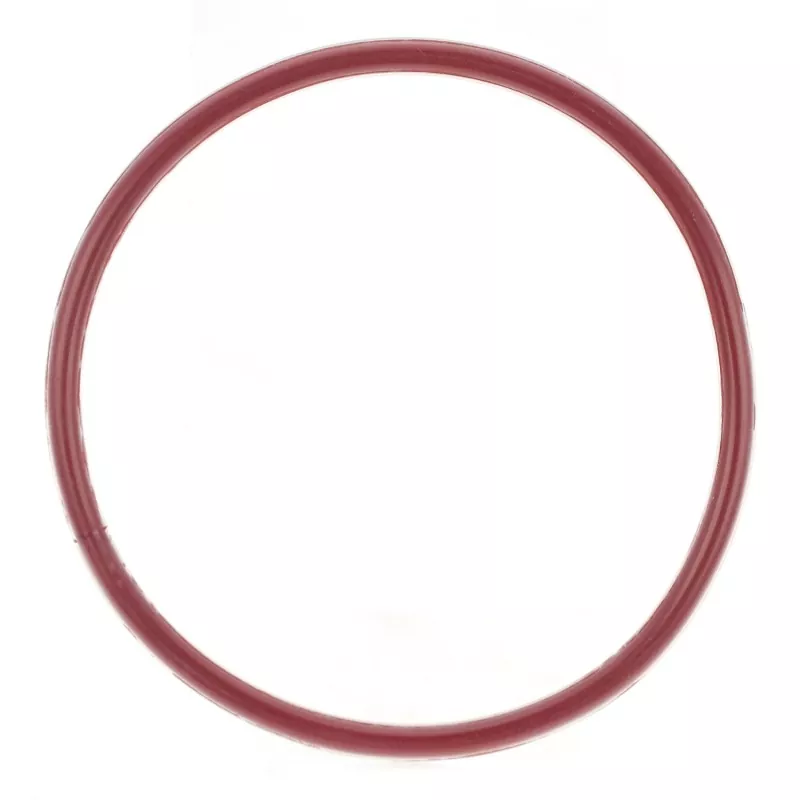

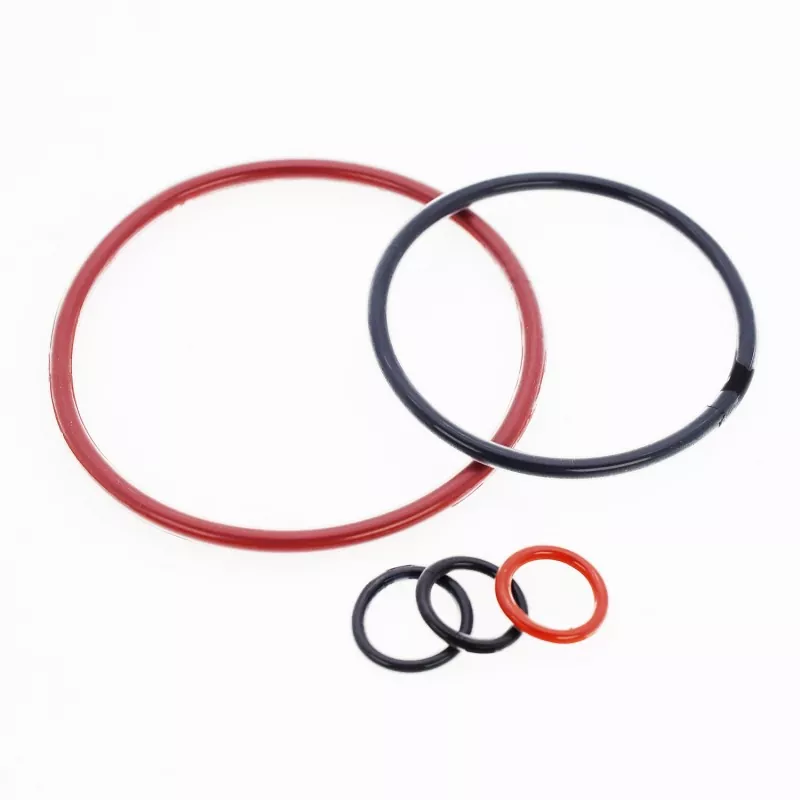

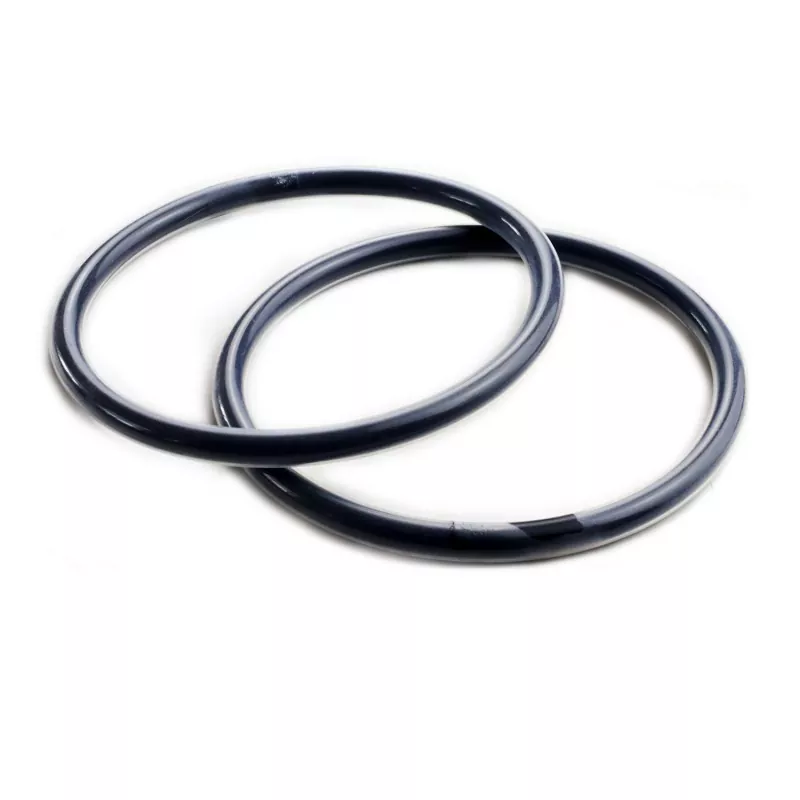

Les joints toriques encapsulés FEP/PFA combinent l'élasticité et les capacités d'étanchéité du caoutchouc avec la résistance chimique du téflon. Ils sont constitués d'un noyau en silicone ou en caoutchouc fluoré enveloppé dans une couche relativement fine de Téflon FEP ou de Téflon PFA.
Ces joints toriques offrent une excellente résistance au frottement, au gonflement, à la haute pression et à la compression. Ils offrent une stabilité d'étanchéité supérieure, réduisant considérablement les fuites d'équipement et la fréquence de remplacement des pièces, ce qui les rend adaptés aux applications d'étanchéité dans des secteurs tels que la fabrication, la transformation alimentaire, les produits pharmaceutiques et l'aérospatiale.
Matériau : Le Téflon FEP et le Téflon PFA sont chimiquement similaires, mais le Téflon PFA offre une résistance supérieure aux températures élevées par rapport au Téflon FEP.
Encapsulation Téflon FEP : -60°C à 205°C (peut résister à 260°C pendant de courtes périodes)
Encapsulation Téflon PFA : -60°C à 260°C (peut résister à 300°C pendant de courtes périodes)
1. Résistance chimique exceptionnelle ; compatible avec presque tous les milieux chimiques
2. Large plage de températures de fonctionnement
3. Bonne résistance à la compression
4. Faible frottement
5. Excellente résistance au gonflement
6. Résistance à haute pression
7. Durabilité d'étanchéité supérieure et longue durée de vie
Pompes et vannes, cuves de réaction, garnitures mécaniques, filtres, cuves sous pression, échangeurs de chaleur, chaudières, brides de tuyauterie, compresseurs de gaz, etc.
Traitement chimique, construction aéronautique, produits pharmaceutiques, transport de pétrole et de produits chimiques, raffinage du pétrole, fabrication de films, technique de réfrigération, transformation des aliments, fabrication du papier, fabrication de colorants, pulvérisation de peinture, etc.
|

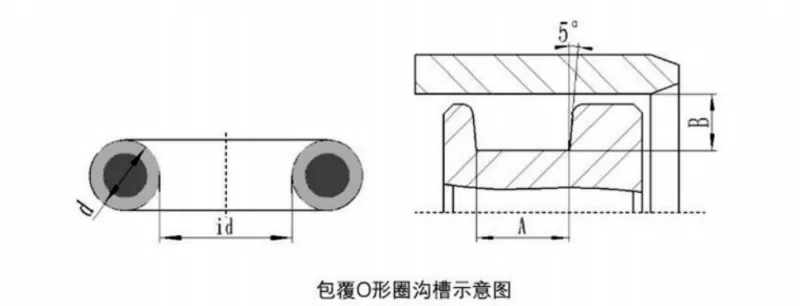

Diamètre du fil d |
UN(mm) |
B(mm) |
||
|
Joint statique |
Joint dynamique |
Joint pneumatique |
||
|
1.78 |
2,36/2,49 |
1,42/1,52 |
1,55/1,60 |
1,63/1,65 |
|
2.62 |
3,56/3,68 |
2.08/2.21 |
2,29/2,36 |
2,39/2,44 |
|
3.53 |
4,75/4,88 |
2.82/3.00 |
3.10/3.18 |
3.22/3.28 |
|
5.33 |
7.14/7.26 |
4,27/4,52 |
4,67/4,80 |
4,90/4,95 |
|
6.99 |
9,63/9,65 |
5,59/5,89 |
6h15/6h27 |
6.43/6.48 |
1. Les surfaces sur lesquelles le joint torique encapsulé est installé ou entre en contact doivent être lisses et exemptes de bavures, de rainures ou d'arêtes vives. La rugosité de la surface de l'alésage doit être de 1,6 μm et celle de l'arbre de 0,8 μm.
2. Appliquez de l'huile ou de la graisse propre et légère pour lubrifier la surface du joint torique encapsulé et les surfaces de contact.
3. Si l'installation sur l'arbre est difficile, trempez le joint torique dans l'eau chaude pendant quelques minutes pour lui permettre de se dilater ; cela adoucit et élargit l'anneau, facilitant ainsi l'installation. L'installation du joint torique lorsqu'il est chaud lui permet de retrouver ses dimensions d'origine lors du refroidissement.
4. Évitez de plier excessivement le joint torique encapsulé, car cela pourrait froisser le revêtement en téflon et nuire ainsi aux performances.
Les taux de compression recommandés pour les joints toriques encapsulés sont les suivants :
Étanchéité statique : 15 % à 20 %
Etanchéité dynamique : 10 % à 12 %
Applications pneumatiques : 7 % à 8 %
La compression réelle doit être déterminée en fonction des conditions de fonctionnement, en particulier de facteurs tels que la pression de service du joint.
