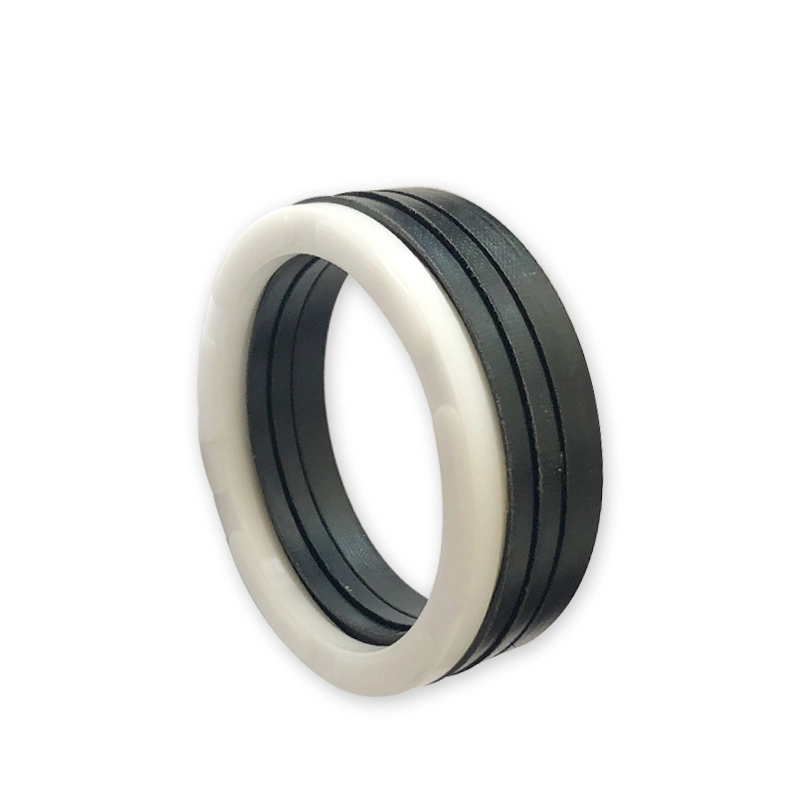

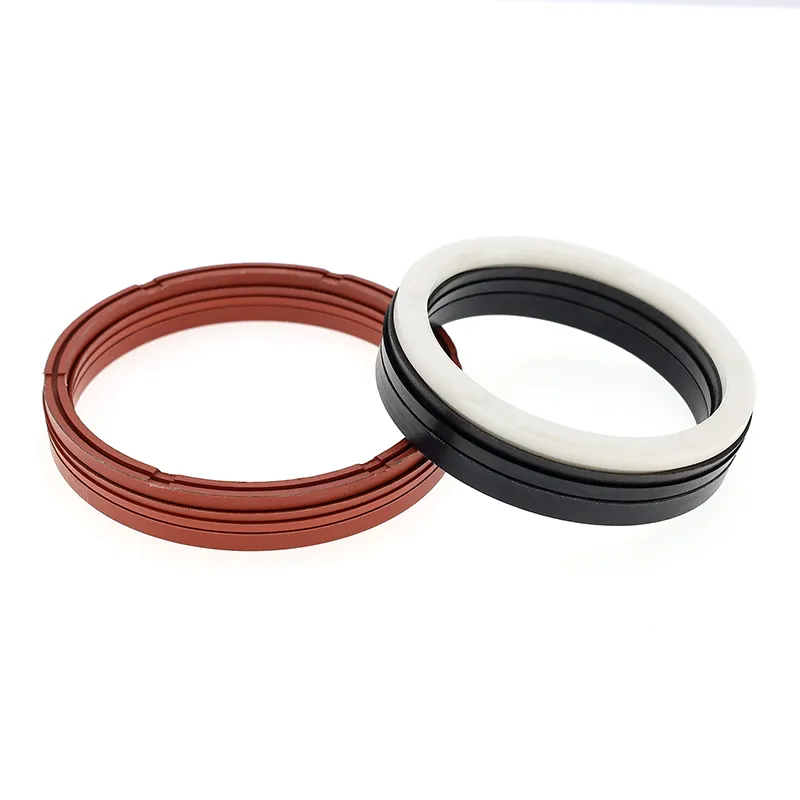

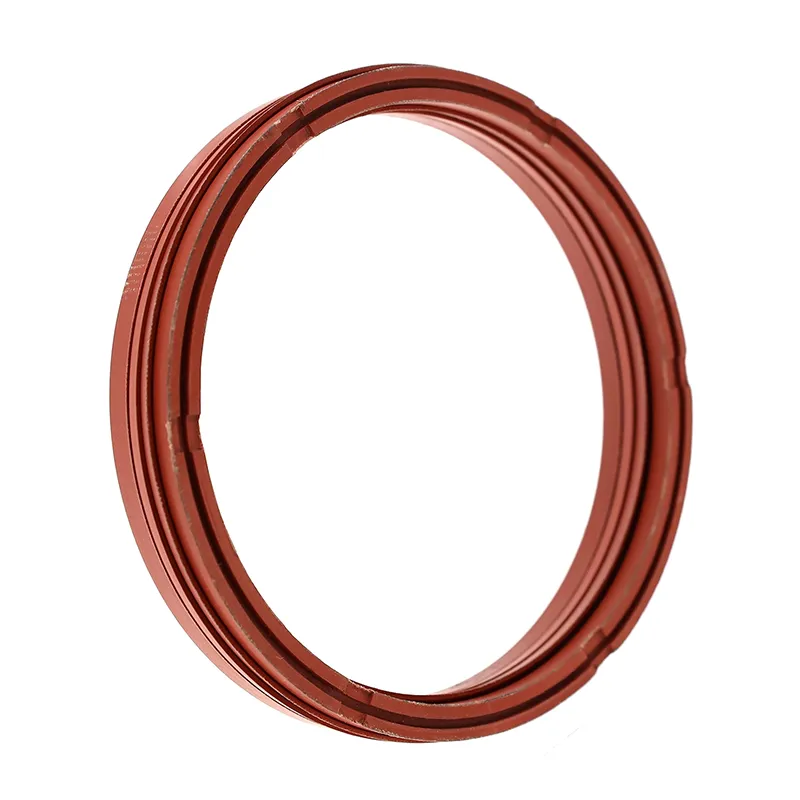

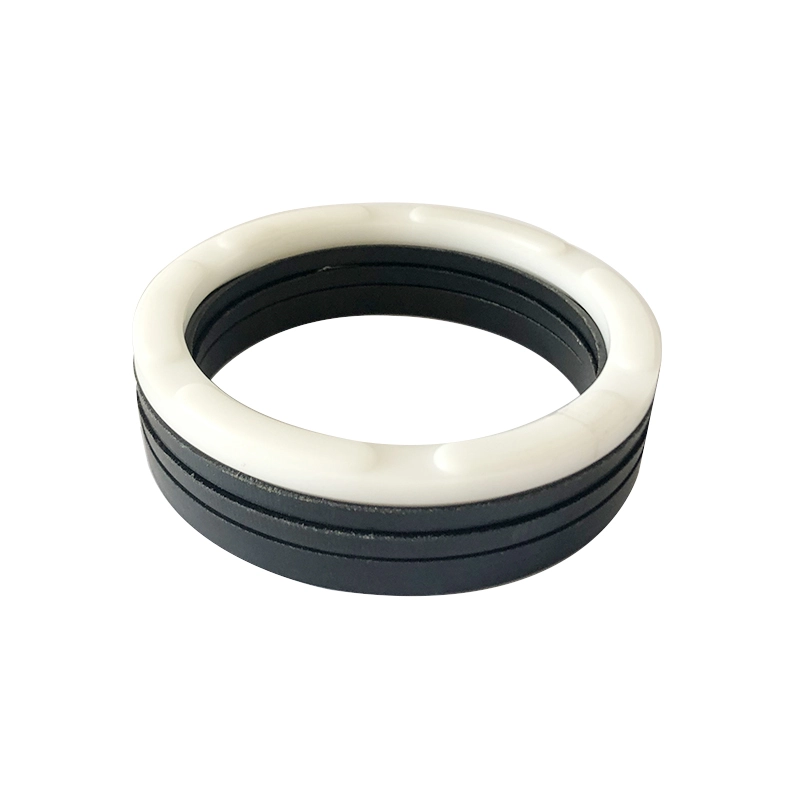

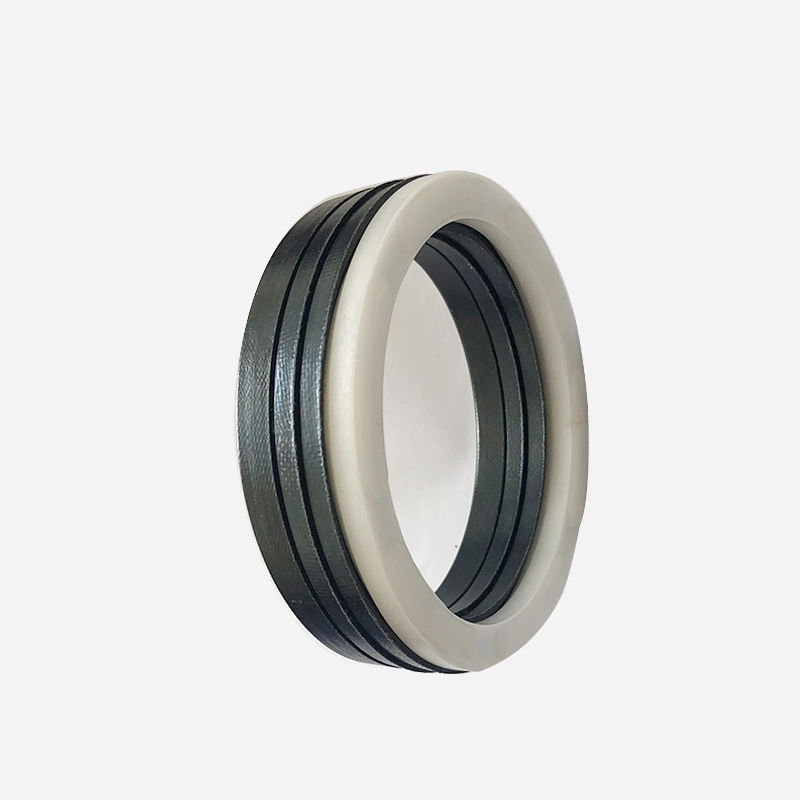

Le joint Heavy-Duty V-Set se compose d’un ensemble de bagues d’étanchéité en forme de V, d’une bague de compression et d’une bague de support. Il convient au scellement sous pression unidirectionnel dans les applications hydrauliques alternatives. Une graisse compatible avec le matériau d'étanchéité doit être appliquée lors de l'installation. Il ne peut pas être installé dans des boîtiers intégrés (fermés). Il est conçu pour l'étanchéité des pistons dans les applications à charges moyennes et lourdes.
1. Une large gamme de matériaux est disponible, permettant un ajustement optimal pour s'adapter à diverses applications.
2. Convient pour une utilisation dans des conditions de fonctionnement difficiles, s'adaptant à pratiquement tous les supports et conditions exigeantes.
3. Longue durée de vie, adaptée à une lubrification sans huile (avec sélection de matériaux appropriée).
4. Performances d'étanchéité réglables : la dimension axiale peut être ajustée en ajoutant ou en retirant des anneaux en V.
5. Efficace même avec une mauvaise qualité de surface d’étanchéité.
|
Pression Mpa |
Température ℃ |
Vitesse m/s |
Moyen |
|||
|
≤60 |
-30~+100 (caoutchouc nitrile ou caoutchouc en tissu nitrile) |
-20~+200 (caoutchouc fluoré ou tissu en caoutchouc fluoré) |
-100~+260 (PTFE) |
≤0,5 (caoutchouc ou caoutchouc renforcé de tissu) |
≤15 (PTFE) |
Presque tous les supports (sélectionnez la bonne combinaison de matériaux) |
1. Matériaux de l'anneau de pression : PTFE, tissu en nitrile, tissu en caoutchouc fluoré, nylon, polyoxyméthylène
2. Matériaux du joint en V : PTFE, caoutchouc nitrile, tissu nitrile, caoutchouc fluoré, tissu caoutchouc fluoré
3. Matériaux de l'anneau de support : tissu en nitrile, tissu en caoutchouc fluoré, nylon, polyoxyméthylène, PTFE
|
modèle |
Matériels |
Plage applicable |
Scellage |
|
RCEK-A |
Anneau en V : tissu NBR, anneau de pression, anneau de support : tissu NBR/PA/POM/PTFE |
Température normale, haute pression |
Bien |
|
RCEK-B |
Anneau en V : tissu FKM, anneau de pression, anneau de support : tissu FKM/PTFE |
Haute température, haute pression |
Bien |
|
RCEK-C |
Anneau en V : NBR, anneau de pression, anneau de support : tissu NBR/PA/POM/PTFE |
Température normale, moyenne et basse pression |
Excellent |
|
RCEK-D |
Anneau en V : FKM, anneau de pression, anneau de support : tissu FKM/PTFE |
Haute température, moyenne et basse pression |
Excellent |
|
RCEK-E |
Anneau en V : combinaison de NBR et de tissu NBR, anneau de pression, anneau de support : tissu NBR/PA/POM/PTFE |
Température normale, moyenne et haute pression |
Excellent |
|
RCEK-F |
Anneau en V : combinaison de tissu FKM et FKM, anneau de pression, anneau de support : tissu FKM/PTFE |
Haute température, moyenne et haute pression |
Excellent |
|
RCEK-G |
Anneau en V, anneau de pression, anneau de support : PTFE1/PTFE2/PTFE3/PTFE4 |
Milieux corrosifs à haute température et haute pression |
Équitable |
|
RCEK-H |
Anneau en V : PU, anneau de pression, anneau de support : PU/PA/POM/PTFE |
Température normale, moyenne et haute pression |
Excellent |
|

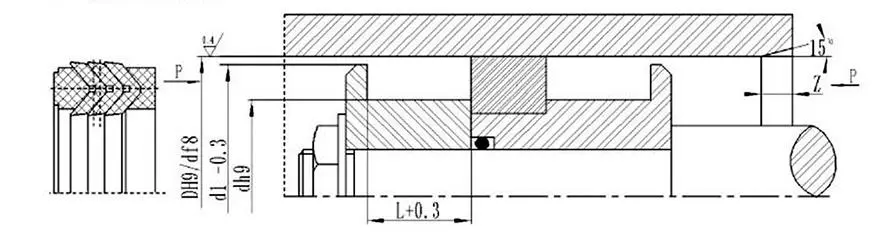

Modèle de commande RCEK-A-120×95x25,3 Modèle-diamètre du cylindre x diamètre du fond de rainure x largeur de rainure |
|||
