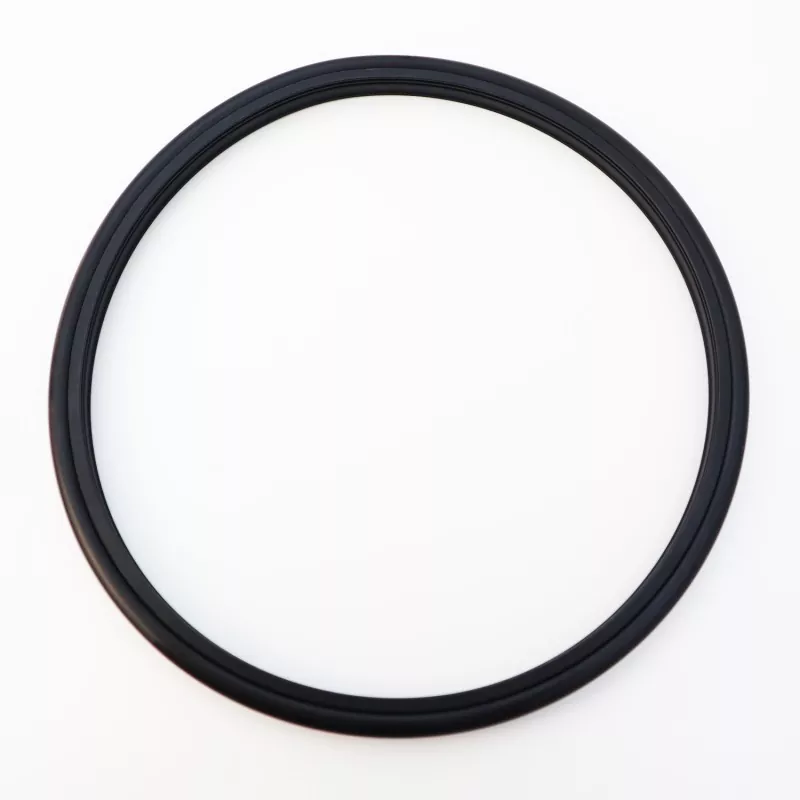

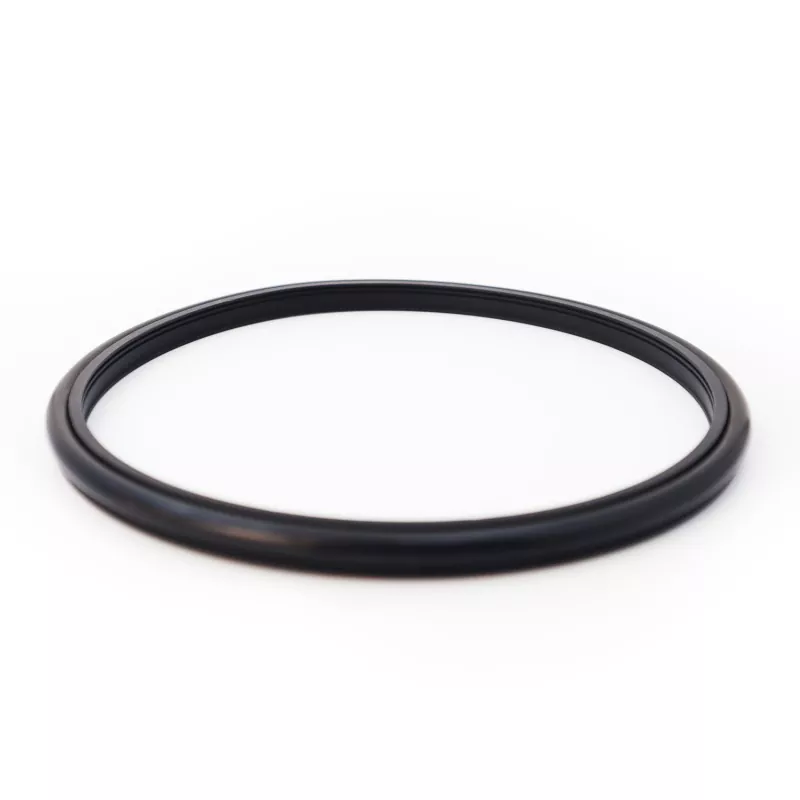

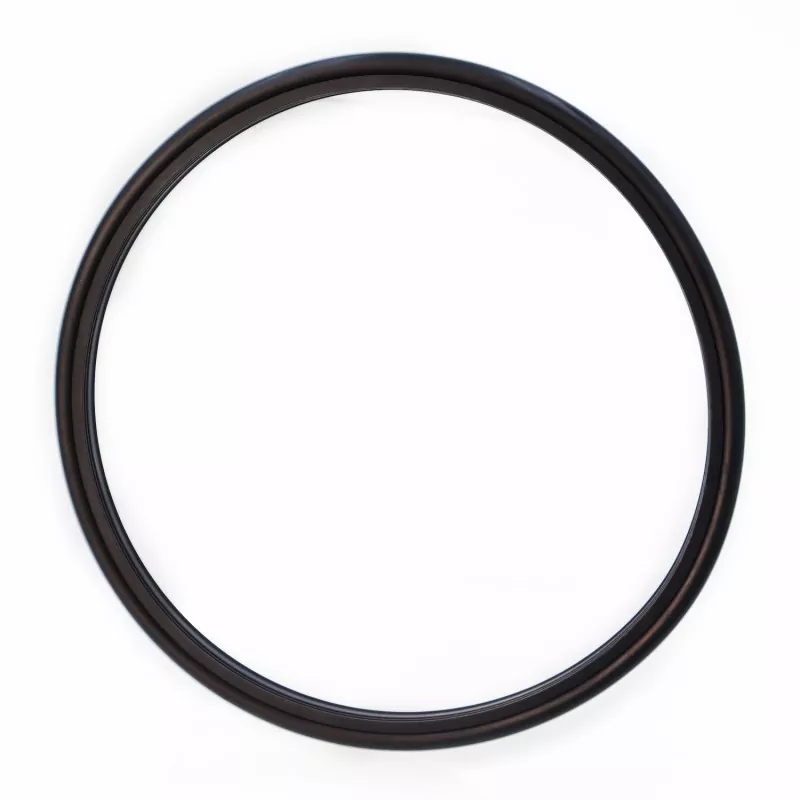

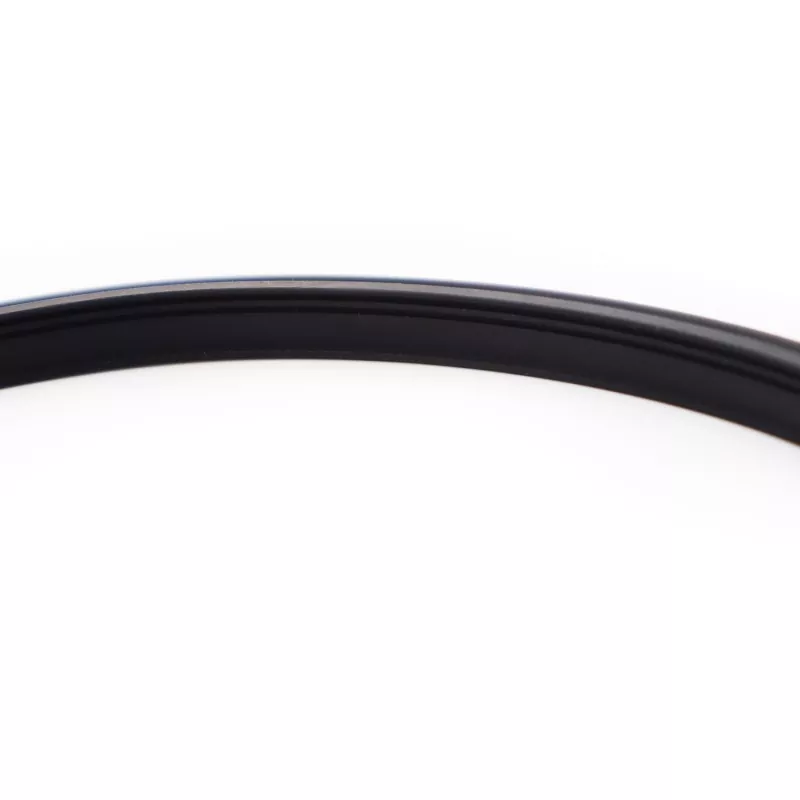

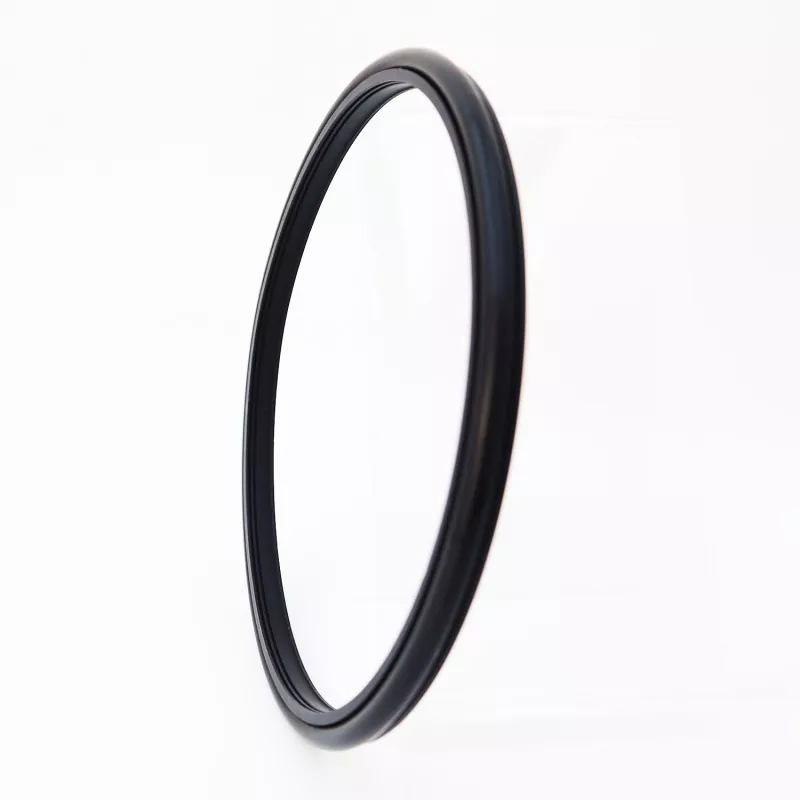

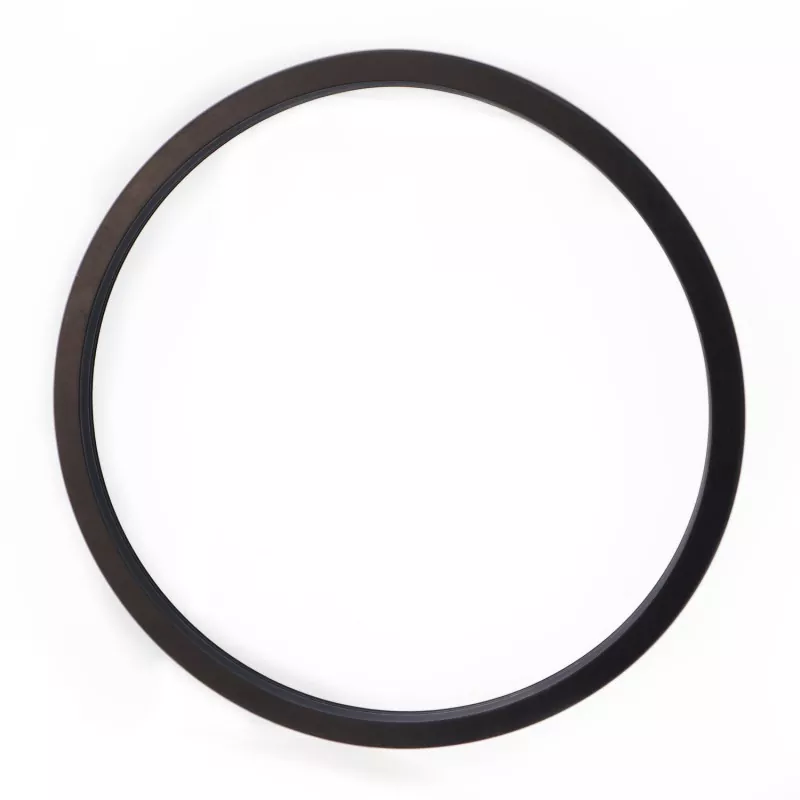

Le joint combiné denté renforcé RC2061 (conçu pour l'étanchéité au coulis de ciment) se compose d'une bague d'étanchéité dentée spécialement conçue en plastique technique haute performance et d'un joint torique en caoutchouc ; il convient à l'étanchéité unidirectionnelle dans les applications hydrauliques alternatives et rotatives. Son épaisseur de lèvre optimisée résiste à l'érosion causée par le coulis de ciment et les impuretés de boue, garantissant une étanchéité fiable et un faible frottement tout en nécessitant un espace d'installation minimal. La conception facilite l'assemblage et la maintenance et atténue efficacement la dégradation rapide du joint provoquée par les particules présentes dans le milieu.
Il est principalement utilisé dans des applications telles que les pompes à piston, les pompes à boue, les outils de forage à vis, les plates-formes de forage, les équipements d'exploration pétrolière et les centrales à béton. Les principales caractéristiques comprennent une longue durée de vie, une faible friction, d'excellentes performances d'étanchéité, un encombrement compact et une facilité d'installation et de maintenance.
Lorsqu'il est utilisé pour sceller des fluides semblables à de la boue, il est recommandé d'injecter de la graisse lubrifiante entre les deux (ou plusieurs) éléments d'étanchéité.
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Température (°C) |
Vitesse (m/s) |
Moyen |
|
|
Mouvement alternatif |
Mouvement de rotation |
|||
|
≤100 |
-35 à +100 (avec joint torique NBR) |
≤6 |
≤2 |
Eau, boue, pétrole brut, huile hydraulique, émulsion |
|
-20 à +200 (avec joint torique FKM) |
||||
1. Les matériaux de joint torique compatibles incluent : le caoutchouc nitrile RO1 (NBR), le fluoroélastomère RO2 (FKM), etc.
2. Matériau de la bague d'étanchéité : Matériau standard PTFE4 ; les autres matériaux disponibles incluent PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Modèle de commande : RC2061-80*91,7*7,6-PTFE4-R01 (Modèle - Diamètre de l'arbre * Diamètre de la rainure * Largeur de la rainure - Code matériau)
Disponible dans n’importe quelle taille dans la gamme spécifiée.
|

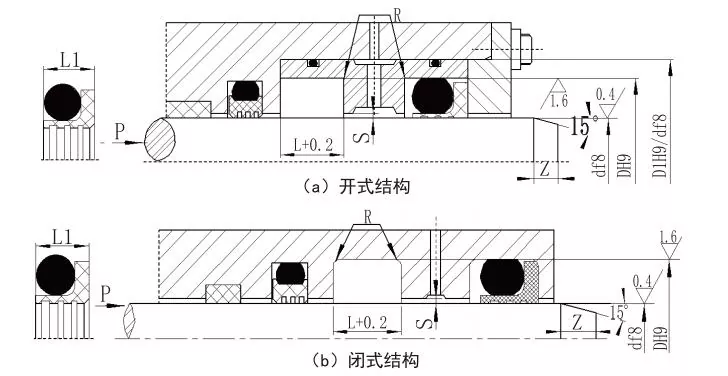

Plage de diamètre d'arbre Modèle standard df8 RC2061 |
Plage de diamètre d'arbre Robuste df8 RC2061-Z |
Diamètre de rainure D H9 |
Largeur de rainure L+0,2 |
Largeur du joint L1 |
Rayon d'angle Rmax |
Jeu radial Smax |
Chanfreiner Zmin |
Diamètre de section du joint torique |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5 ~ 15,9 |
- |
j+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38,9 |
5 ~ 15,9 |
j+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39 ~ 107,9 |
16 ~ 38,9 |
j+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39 ~ 107,9 |
j+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
j+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Remarque : 1. Pour les diamètres d'arbre ≤ 30 mm, une conception à rainure ouverte est recommandée.
2. Pour les applications d'étanchéité rotative, une dureté de surface d'arbre HRC ≥58 est recommandée.
3. Pour des pressions supérieures à 30 MPa, un ajustement H8/f8 est recommandé pour l'espace d'extrusion.
