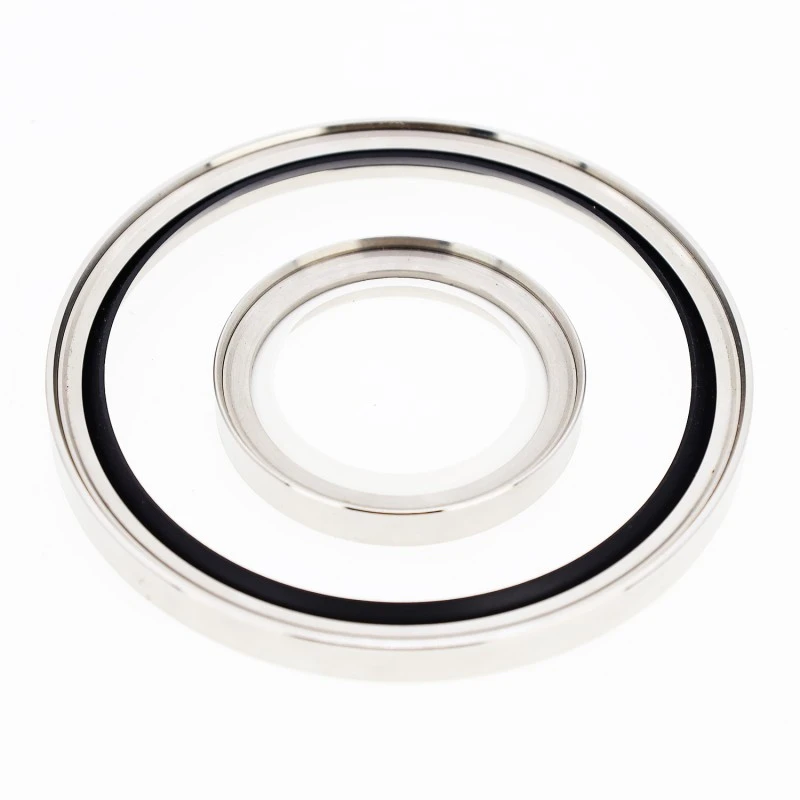

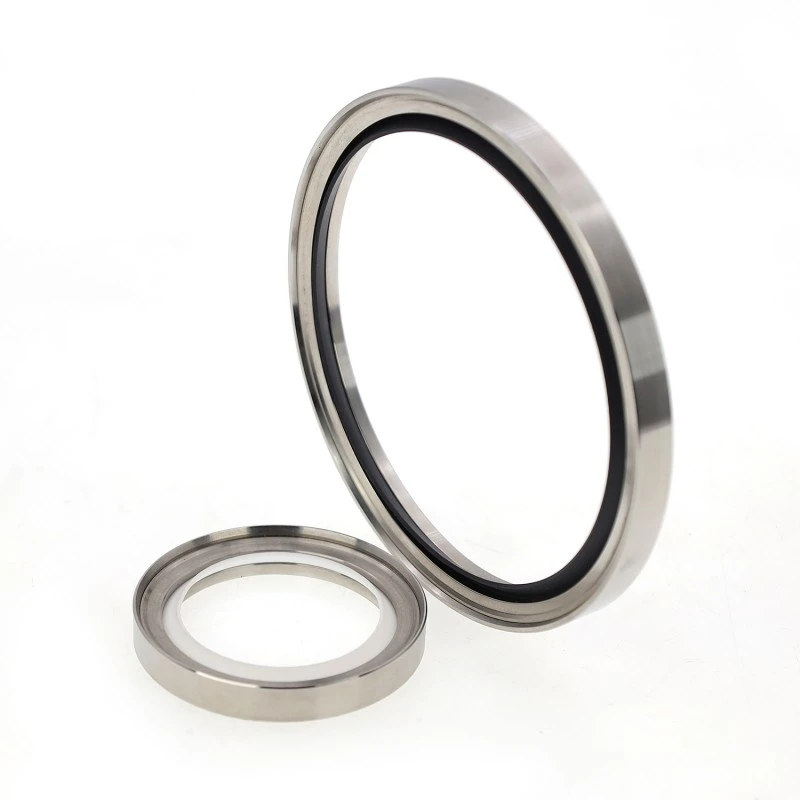

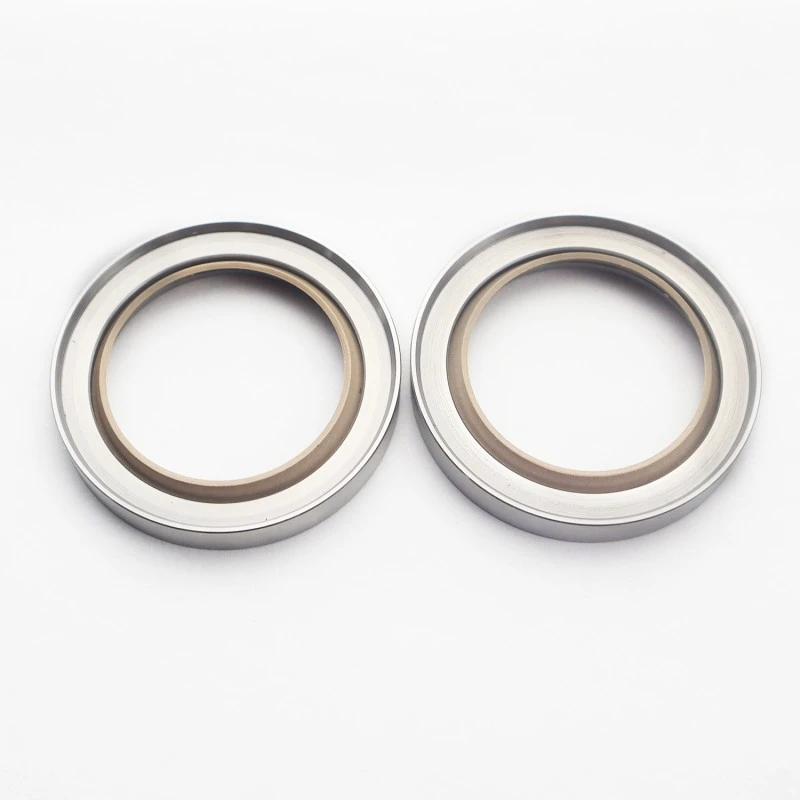

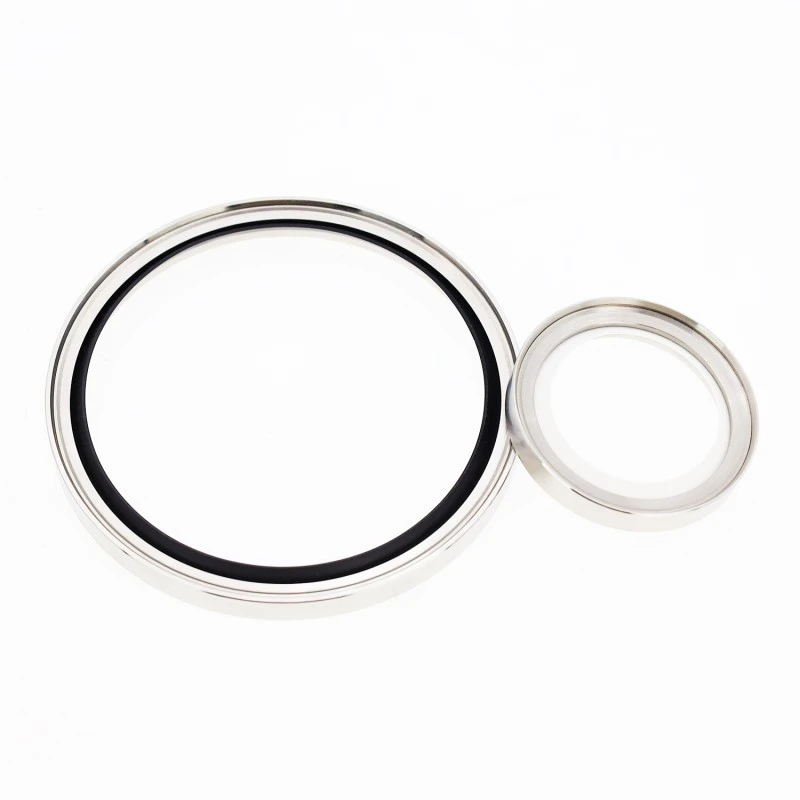

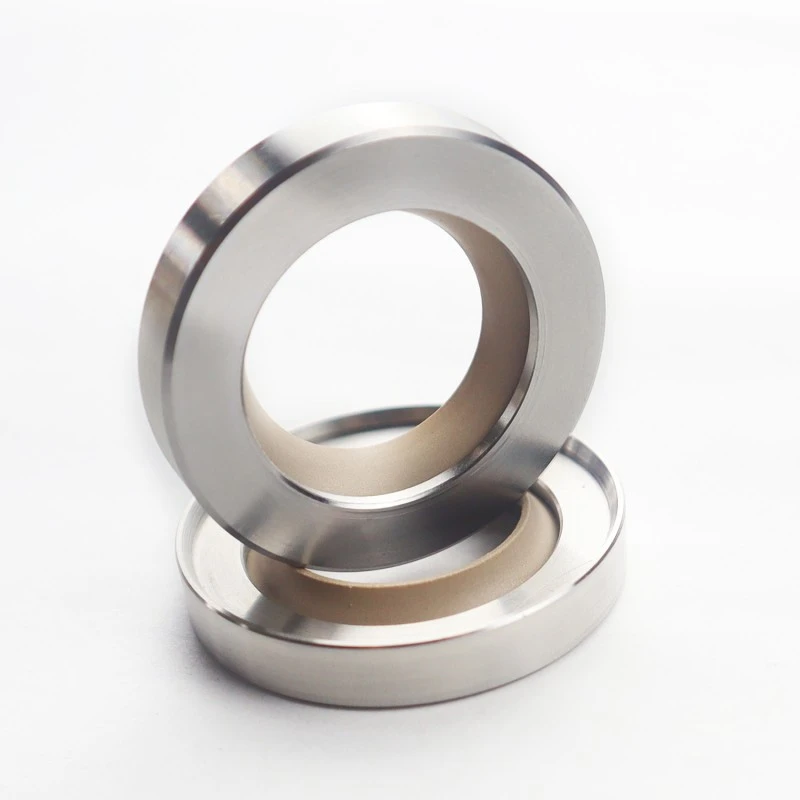

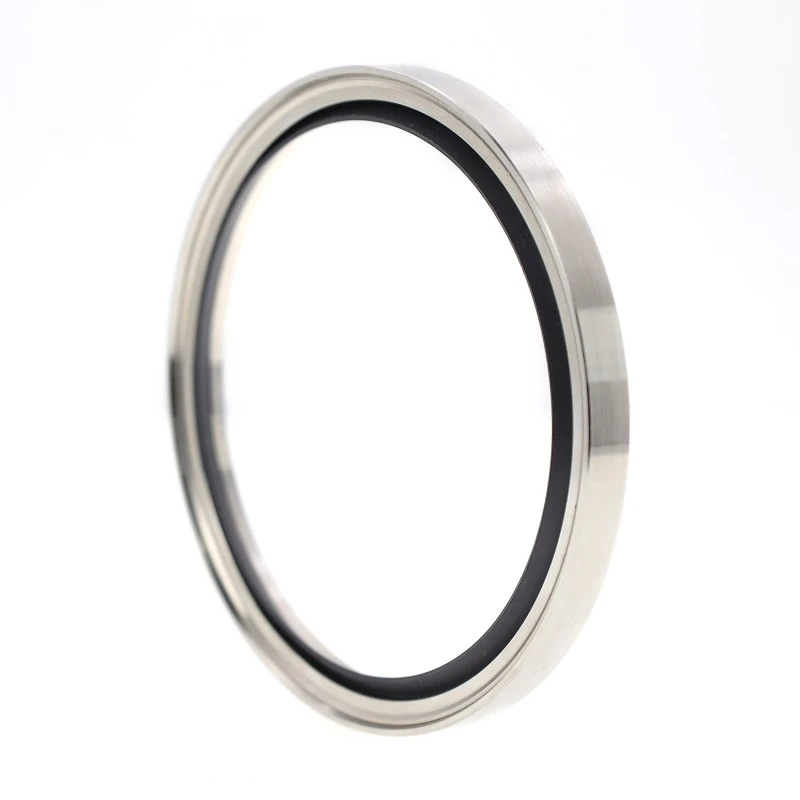

1. Excellente résistance chimique
2. Large plage de températures de fonctionnement
3. Convient pour une lubrification à faible lubrification et sans huile
4. Faible friction pour une consommation d'énergie minimale
5. Convient aux vitesses linéaires élevées
6. Aucun effet stick-slip, faible résistance au démarrage après un temps d'arrêt prolongé
7. Convient aux arbres rotatifs non trempés (avec une sélection appropriée de joints à lèvres en PTFE)
8. Convient aux applications à haute pression
Les applications typiques incluent : les compresseurs rotatifs, les compresseurs à vis, les transmissions/boîtes de vitesses, les soufflantes, les moteurs, les machines-outils, les pompes, les moteurs hydrauliques, les centrifugeuses, etc.
Exigences de dureté pour les surfaces de contact
Dureté recommandée : HRC ≥ 58. La dureté requise dépend de nombreux facteurs ; pour les applications à basse pression et à basse vitesse, des arbres rotatifs plus souples conviennent également. Pour les métaux mous, des joints à lèvres en PTFE6 sont recommandés.
Exigences de qualité pour les surfaces de contact Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Forme en coupe transversale |
Modèle |
Pression |
Température |
Vitesse |
Moyen |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Pétrole, gaz, eau, etc. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Pétrole, gaz, eau, etc. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Pétrole, gaz, eau, etc. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Pétrole, gaz, eau, etc. |
Joint de recirculation en spirale à dynamique fluide : Le type RCS-D utilise un joint à lèvre avec un motif de recirculation en spirale, améliorant les performances d'étanchéité. L'arbre rotatif ne peut tourner que dans un seul sens.

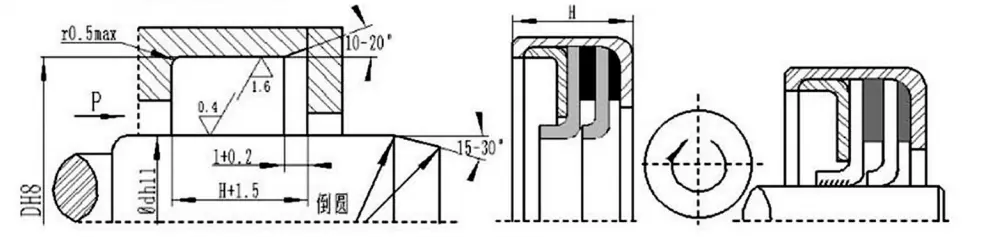

Exigences relatives à l'emplacement d'installation
Exemple de commande : RCS-A-65×85×10 Modèle - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
Veuillez contacter notre entreprise ; le modèle RC2057 propose des produits d'une longueur maximale de 1600 mm.
Guide d'installation du joint d'huile en PTFE
1. Nettoyez et lubrifiez le joint d'huile et toutes les pièces d'installation ;
2. Avant l'installation, le joint d'huile doit être monté sur un arbre lisse du même diamètre que l'arbre pour éviter un serrage excessif et une défaillance de l'installation, et pour éviter une surchauffe lors du fonctionnement initial ;
3. Avant l'installation, appliquez un produit d'étanchéité (tel que Loctite 601 ou 641) sur la circonférence extérieure et la face d'extrémité du joint d'huile pour éviter les fuites au niveau du diamètre extérieur ;
4. Lors du montage de la lèvre du joint d'étanchéité en PTFE sur l'arbre, la lèvre du joint d'étanchéité en PTFE doit être protégée pour éviter d'endommager la lèvre d'étanchéité par les filetages, les rainures de clavette, etc. ;

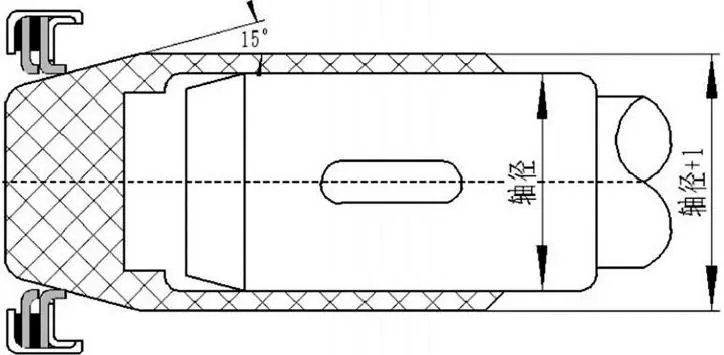

5. Un manchon de guidage doit être utilisé pour installer le joint d'huile en PTFE afin de protéger la lèvre contre les dommages. Le manchon de guidage présente un angle conique de 15 degrés à l'extrémité de guidage et le trou intérieur de l'autre extrémité est un ajustement coulissant sur l'arbre. Le diamètre extérieur du manchon de guidage est le diamètre de l'arbre + 1 mm, avec une surface lisse et des bords arrondis. Voir la figure 1 pour l'installation du joint d'huile en PTFE ;
6. Il est recommandé que le matériau du manchon de guidage soit en plastique dur ;
7. Une fois le joint d'huile installé, il doit être fixé avec un dispositif de serrage et scellé avec du mastic sur la circonférence extérieure et la face d'extrémité. Voir la figure 2 pour la fixation du joint d'huile en PTFE.
Figure 1. Installation du joint d'huile en PTFE.

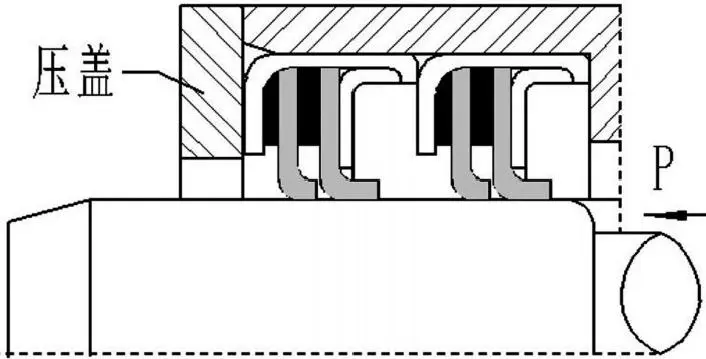

Figure 2. Fixation du joint d'huile en PTFE.
