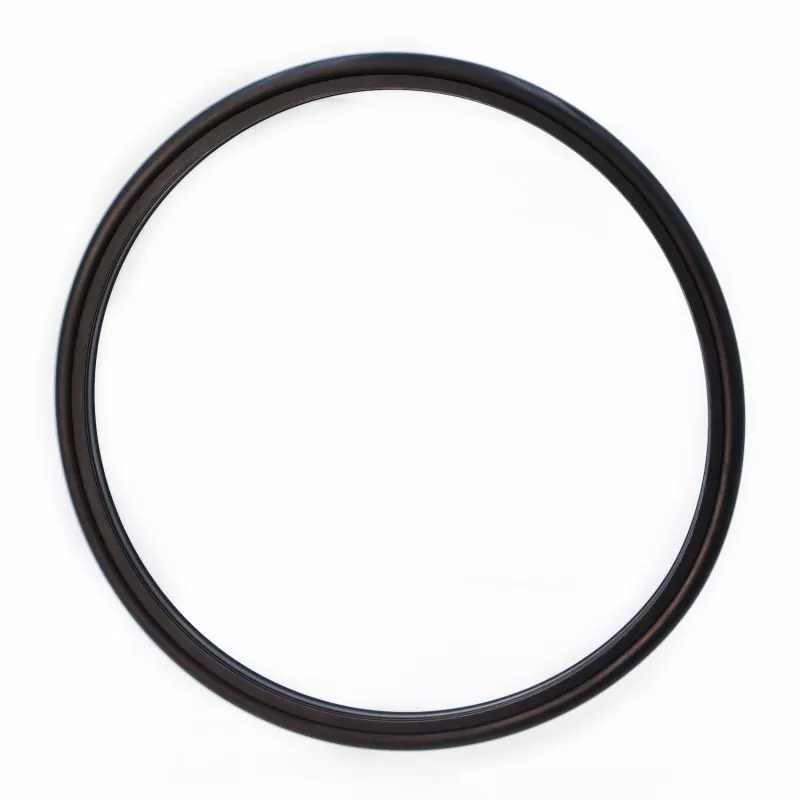

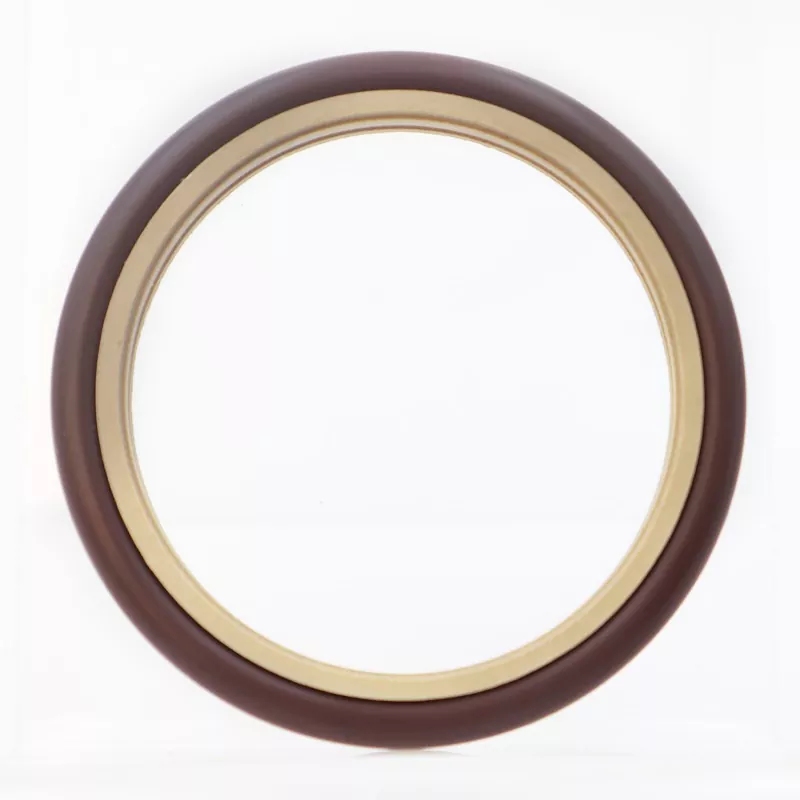

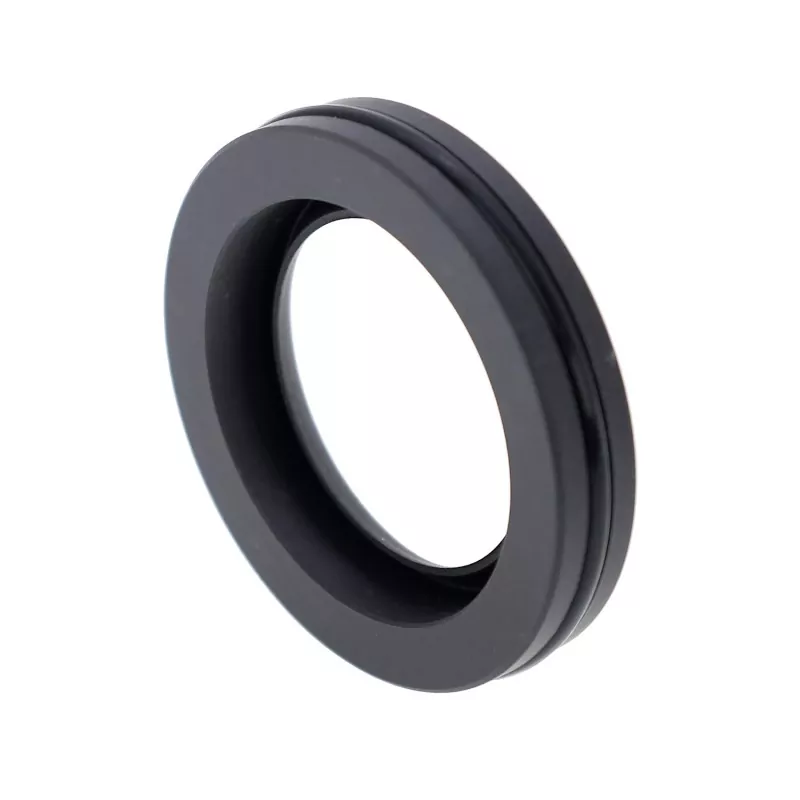

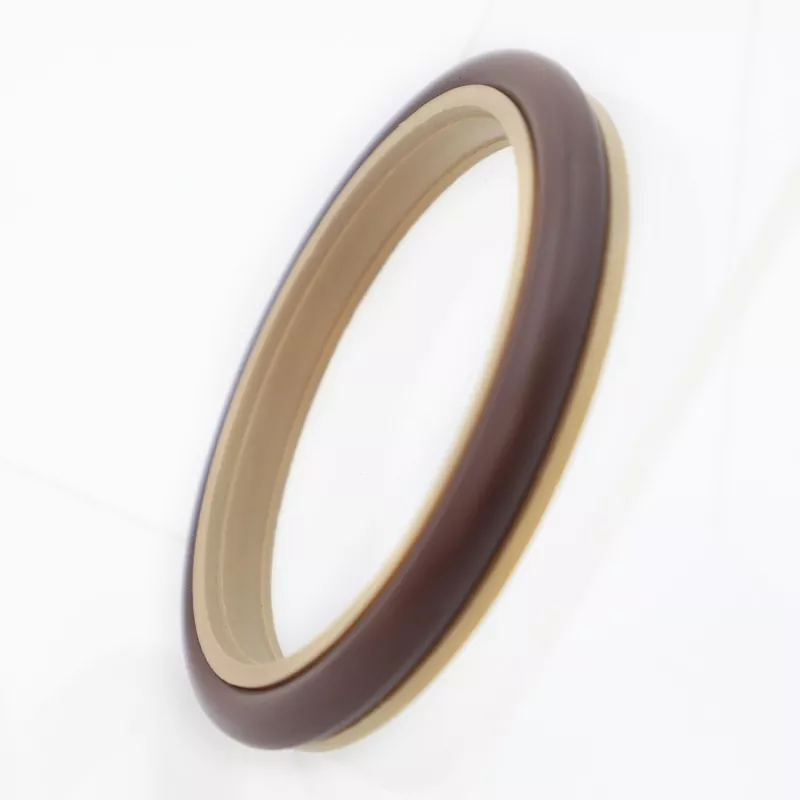

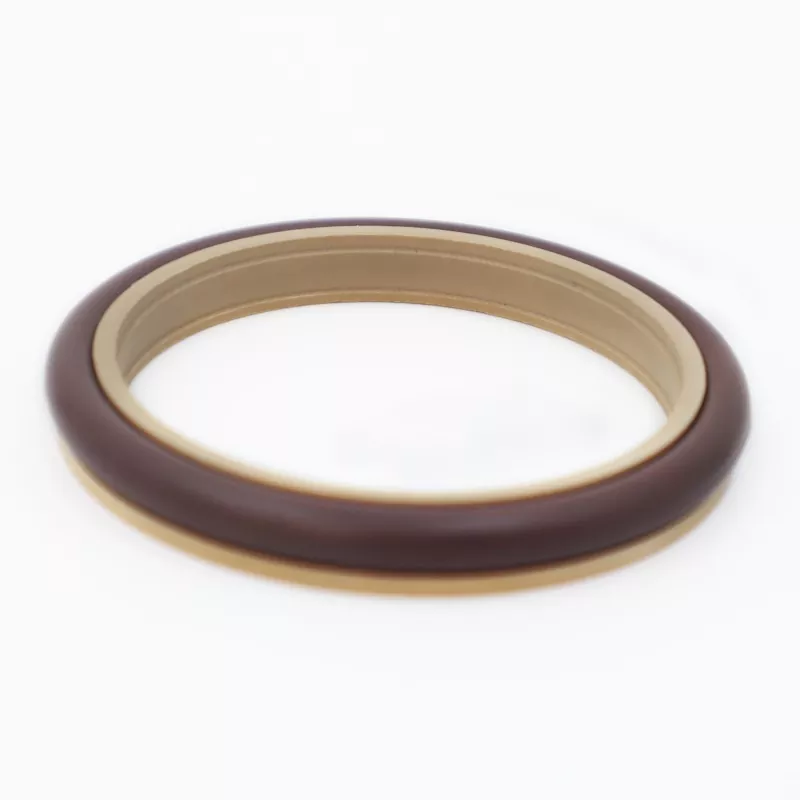

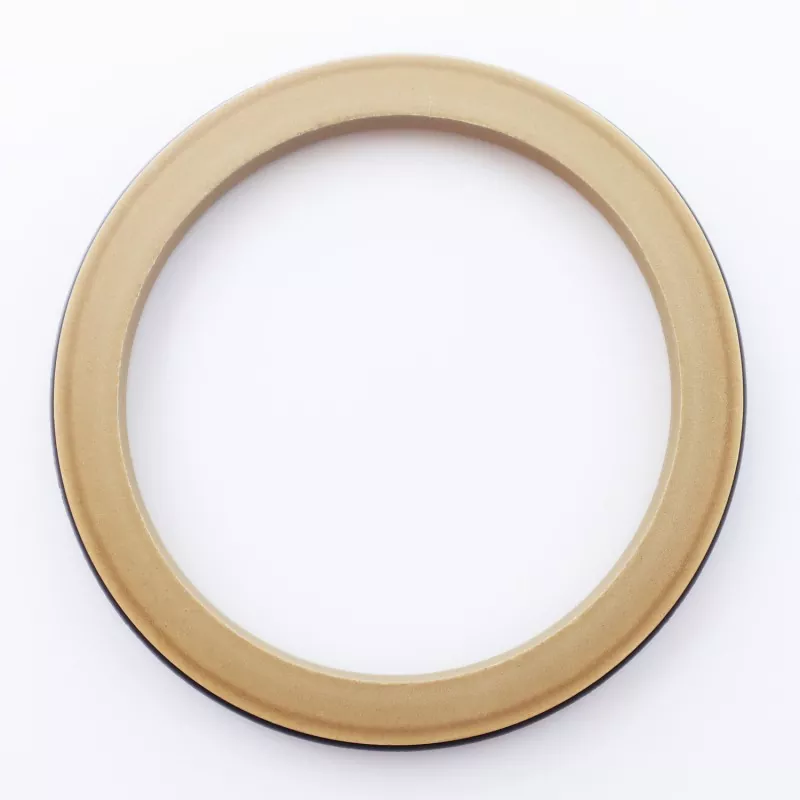

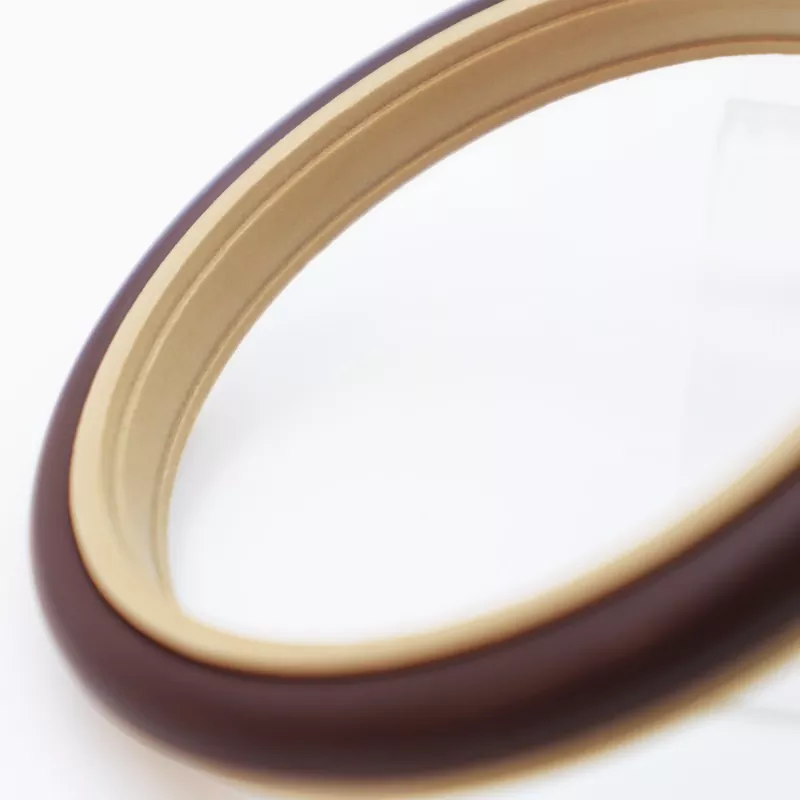

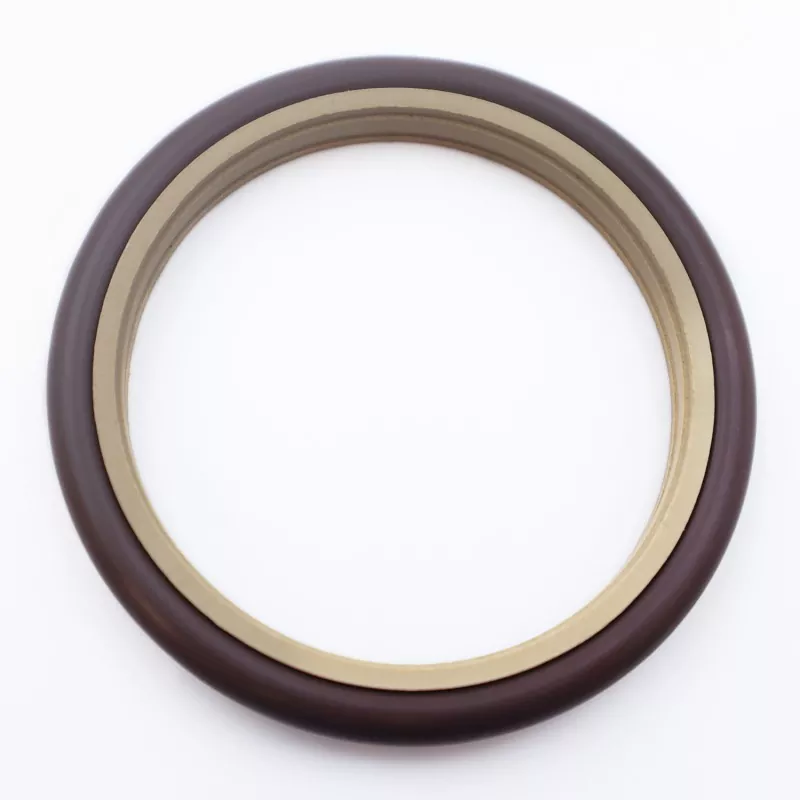

Le joint d'arbre rotatif combiné denté RC2051-B/G se compose d'une bague d'étanchéité dentée en PTFE chargé et d'un joint torique en caoutchouc. Il est conçu pour l'étanchéité unidirectionnelle dans les applications hydrauliques et pneumatiques impliquant à la fois des mouvements alternatifs et rotatifs. Les principales caractéristiques comprennent une longue durée de vie, une faible friction, d'excellentes performances d'étanchéité et une conception compacte. Il offre également des résultats d’étanchéité exceptionnels et une résistance au frottement minimale dans les applications d’étanchéité rotative hydraulique à eau.
Il maintient des performances d'étanchéité fiables même dans des conditions de fonctionnement hydrauliques rotatives, réduisant efficacement l'usure de la surface de l'arbre et minimisant le risque de fuite de l'équipement. Nous acceptons les demandes de renseignements des clients OEM concernant la sélection, la comparaison et l’achat en gros de produits.
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Température (°C) |
Valeur PV de référence (MPa·m/s) |
Vitesse de référence (m/s) |
Moyen |
|
≤70 (type standard) |
-35 à +100 (joint torique NBR) |
≤10 |
<2 |
Huile hydraulique, émulsion, eau, air, etc. |
|
≤30 (type haute vitesse) |
-20 à +200 (joint torique FKM) |
<6 |
1. Les matériaux de joint torique compatibles incluent : le caoutchouc nitrile RO1 (NBR), le caoutchouc fluoré RO2 (FKM), etc.
2. Matériau de la bague d'étanchéité : Matériau standard PTFE4 ; les autres options disponibles incluent PTFE1, PTFE2, PTFE3 et PTFE5.
Modèle de commande : RC2051—80x91,7x7,6—PTFE3—R01
Modèle - d x P x L - Code matériau
Les spécifications dans les plages spécifiées sont disponibles.
|

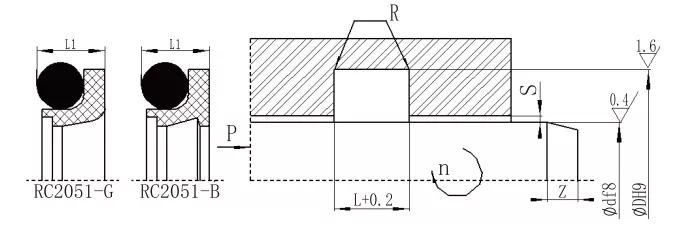

df8 Modèle standard RC2051 |
df8 Travaux légers RC2051-Q |
df8 Robuste RC2051-Z |
D H9 |
L+0,2 |
L1 |
Rmax |
Smax |
Zmin |
faire |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5 ~ 15,9 |
-- |
j+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5 ~ 15,9 |
16 ~ 38,9 |
-- |
j+6,3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38,9 |
39 ~ 107,9 |
5 ~ 15,9 |
j+8,2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39 ~ 107,9 |
108~670,9 |
16 ~ 38,9 |
j+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671～999 |
39 ~ 107,9 |
j+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670,9 |
j+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
j+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
j+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Remarque : 1. Pour les diamètres d'arbre ≤ 30 mm, une conception à rainure ouverte est recommandée.
2. Il est recommandé que la dureté de surface de l'arbre rotatif dépasse HRC 58.
