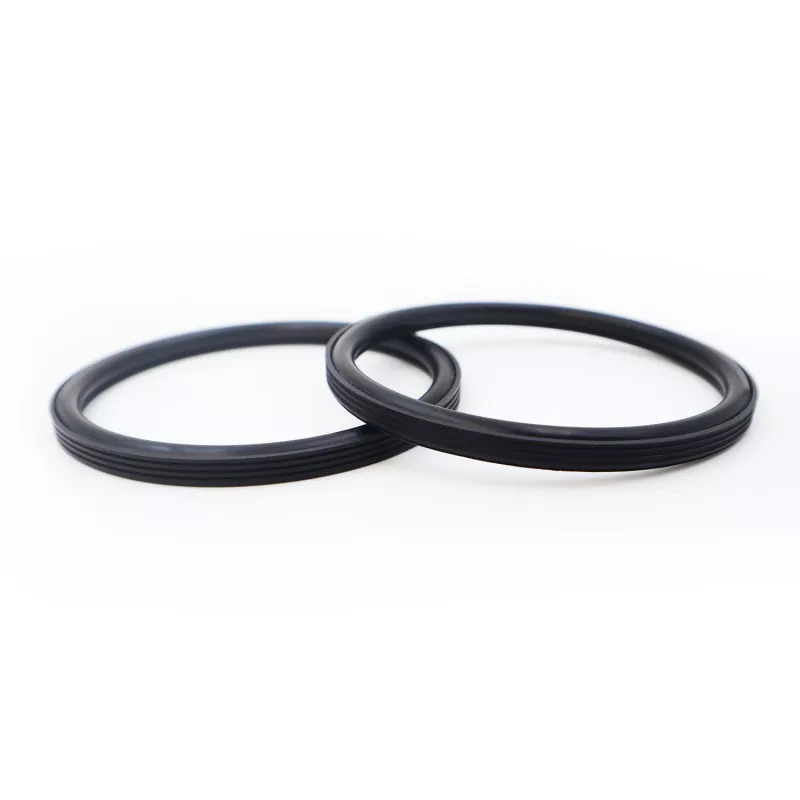

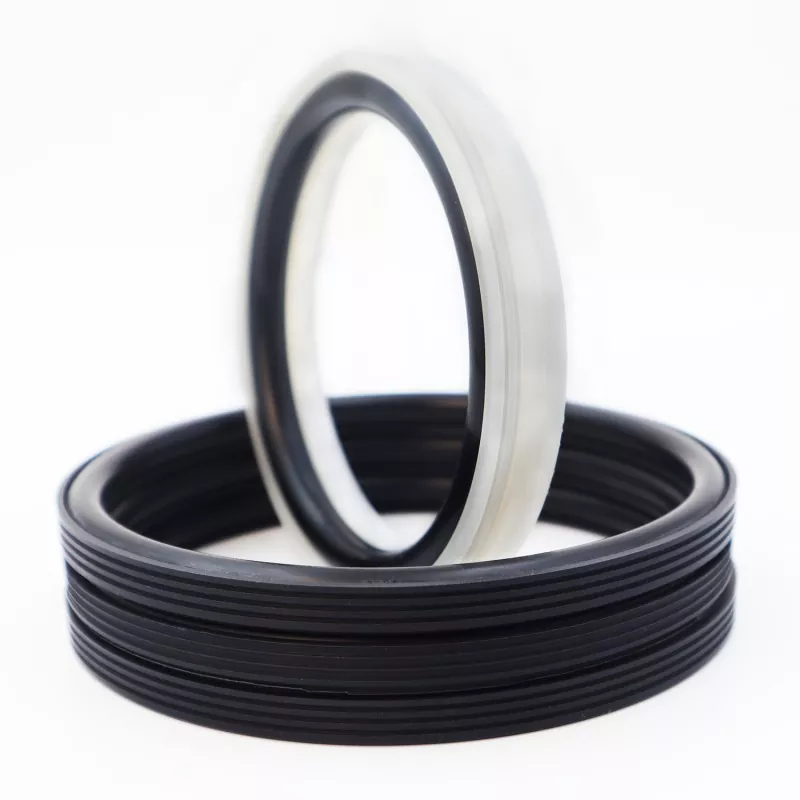

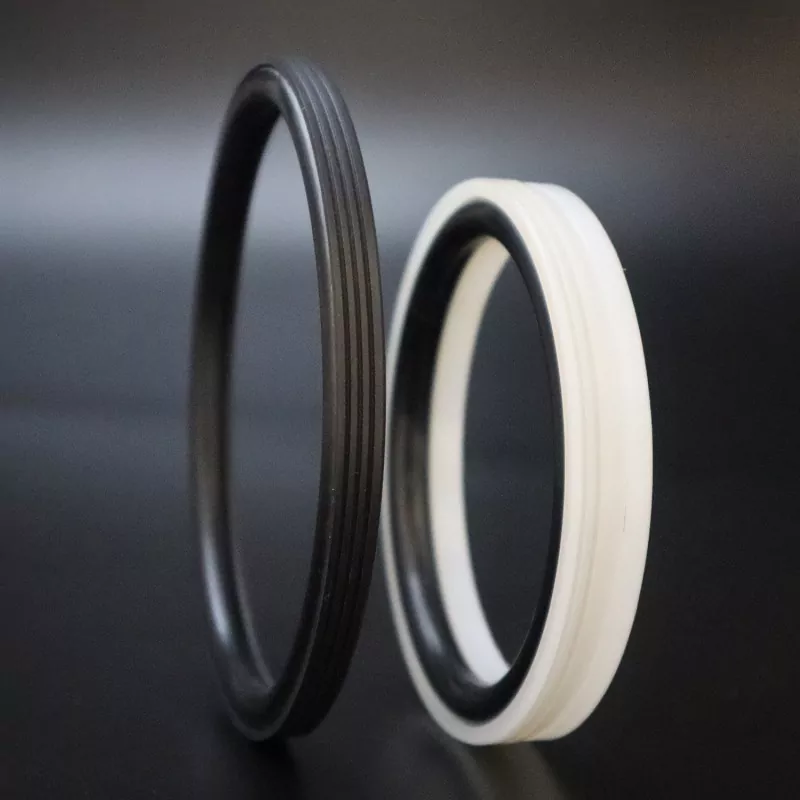

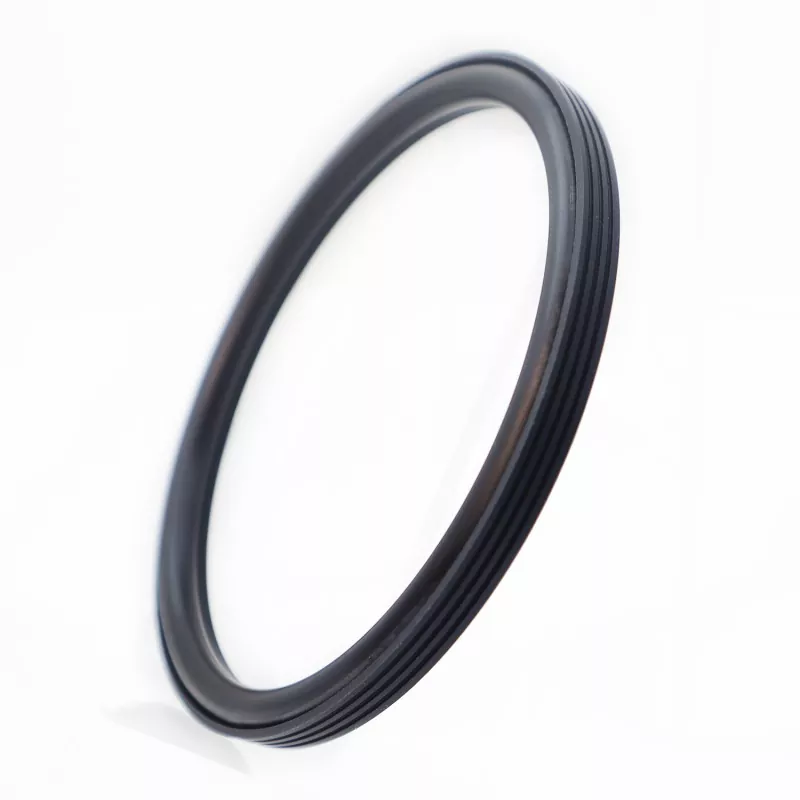

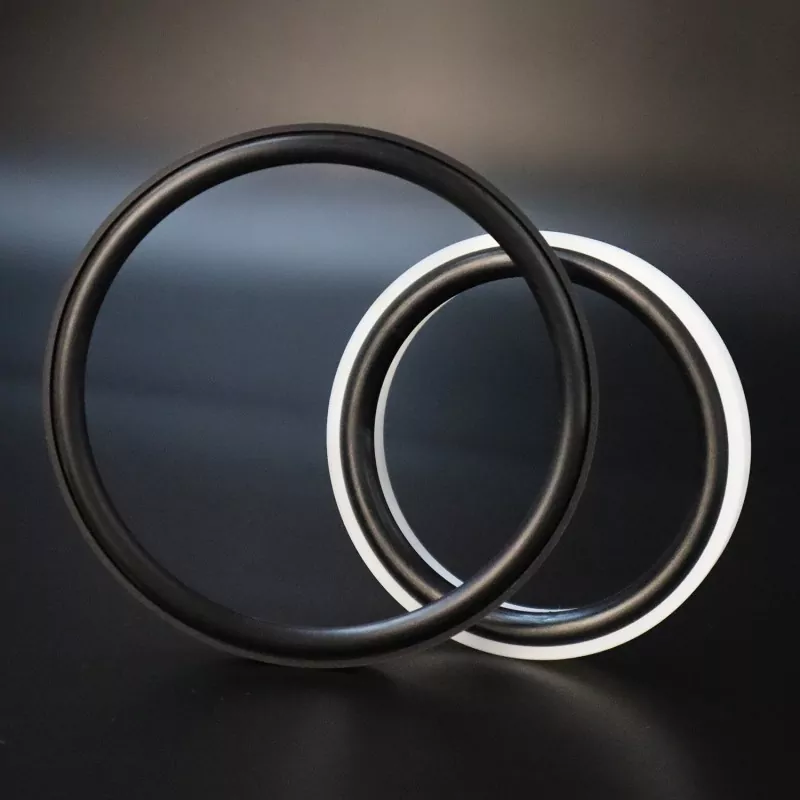

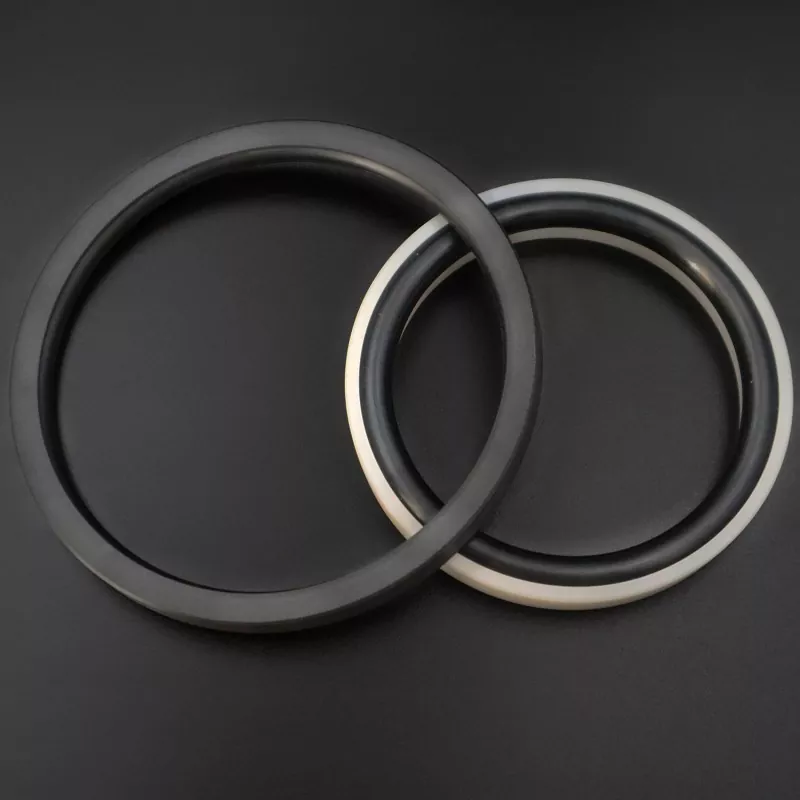

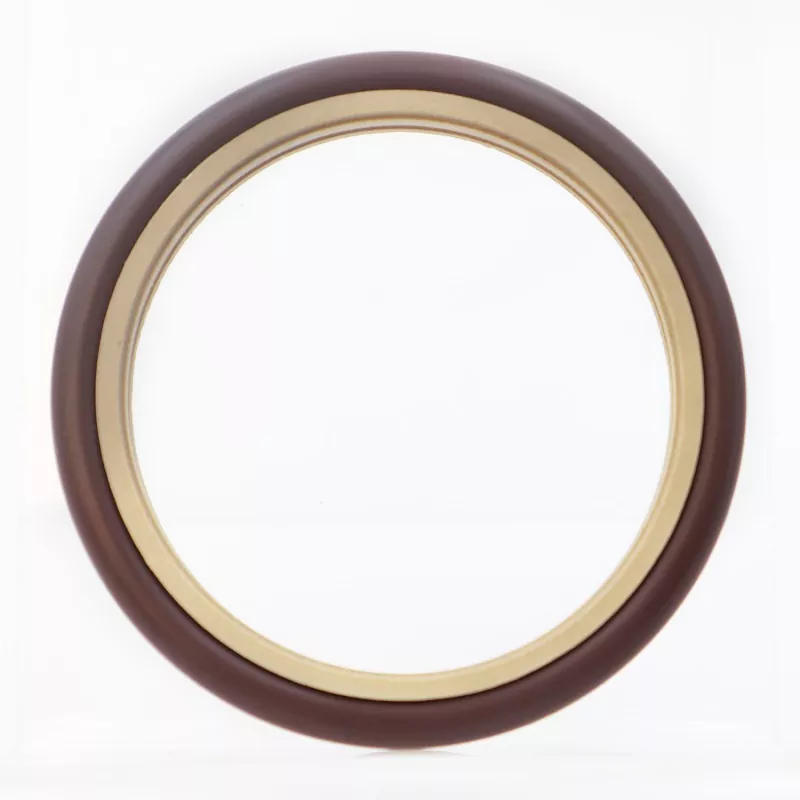

Le joint de piston denté renforcé RC2062 se compose d'une bague d'étanchéité dentée spécialement conçue en plastique technique haute performance et d'un joint torique en caoutchouc ; il convient à l'étanchéité unidirectionnelle dans les applications hydrauliques alternatives et rotatives.
Il présente une longue durée de vie, un faible frottement, d'excellentes performances d'étanchéité, un encombrement compact et une facilité d'installation et de maintenance. La conception optimisée de la lèvre d'étanchéité et de l'épaisseur garantit une étanchéité efficace même en cas d'exposition à des fluides agressifs tels que le coulis de ciment.
Grâce à sa structure globale compacte, il minimise les besoins en espace d'installation et facilite l'assemblage sur site et la maintenance ultérieure. Il constitue une solution d'étanchéité fiable pour les chambres de piston dans les applications de manutention de boues. Nous invitons les fabricants d'équipements industriels à évaluer, comparer et passer des commandes groupées pour ce produit.
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Température (°C)
|
Vitesse (m/s) |
Moyen |
|
|
Mouvement alternatif |
Mouvement de rotation |
|||
|
≤100 |
-35 à +100 (avec joint torique NBR) |
≤6 |
≤2 |
Eau, boue, pétrole brut, huile hydraulique, émulsion |
|
-20 à +200 (avec joint torique FKM) |
||||
1. Les matériaux de joint torique compatibles incluent : le caoutchouc nitrile RO1 (NBR), le fluoroélastomère RO2 (FKM), etc.
2. Matériau de la bague d'étanchéité : Matériau standard PTFE4 ; les autres matériaux disponibles incluent PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, etc.
Modèle de commande : RC2062-80*68,3*7,6-PTFE4-R01
Modèle - Diamètre d'alésage * Diamètre de rainure * Largeur de rainure - Code matériau
N'importe quelle taille dans les paramètres est disponible
|

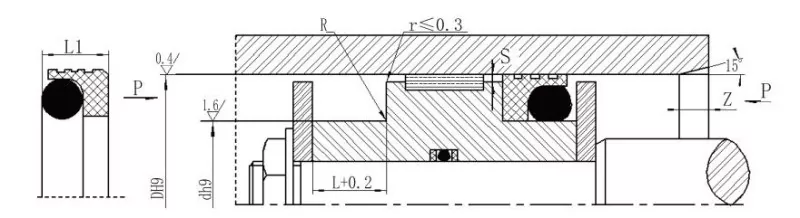

Plage de tailles d'alésage Modèle standard D H9 RC2062 |
Plage d'alésage Robuste D H9 RC2062-Z |
Diamètre de rainure d h9 |
Largeur de rainure L+0,2 |
Largeur du joint L1 |
Rayon d'angle Rmax |
Jeu radial Smax |
Chanfreiner Zmin |
Diamètre de section du joint torique |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8 ~ 12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13 ~ 24,9 |
10 ~ 12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25 ~ 51,9 |
13 ~ 24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25 ~ 51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Remarque : 1. Pour les diamètres d'alésage ≤ 30 mm, une conception à rainure ouverte est recommandée.
2. Pour des pressions supérieures à 30 MPa, un ajustement H8/f8 est recommandé pour l'espace d'extrusion.
