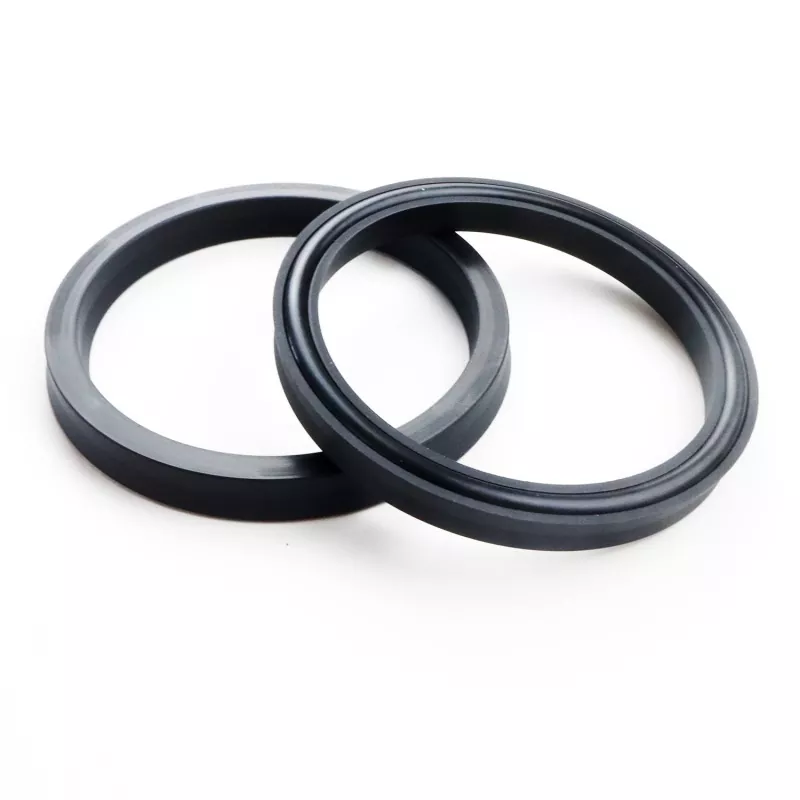

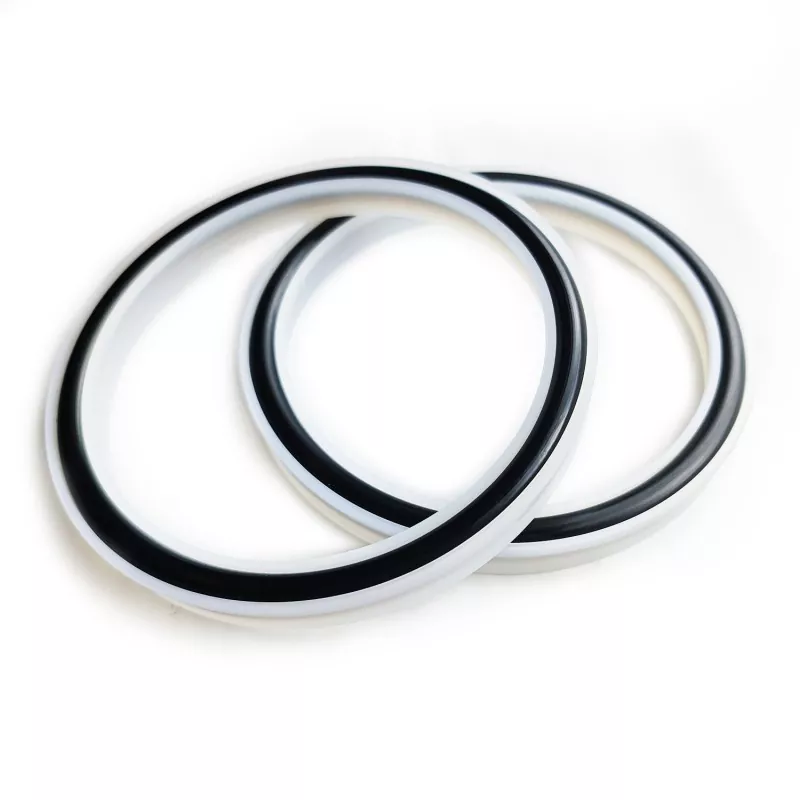

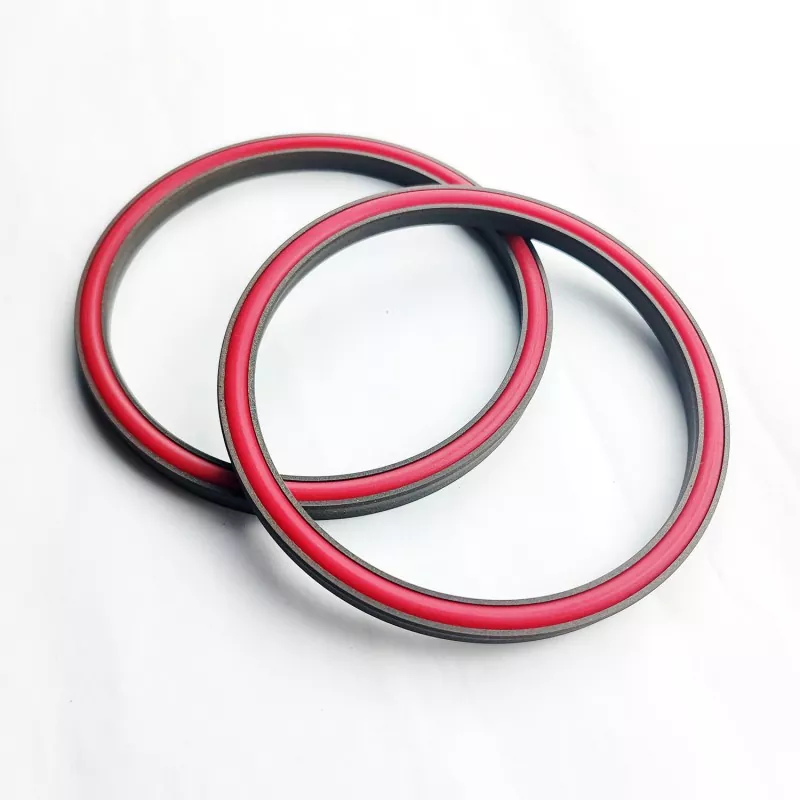

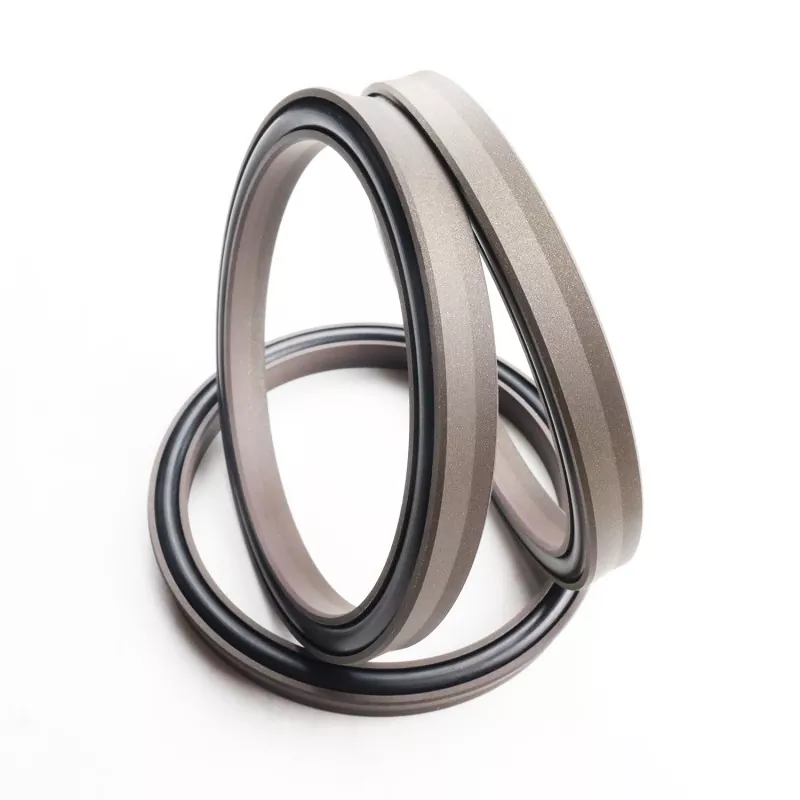

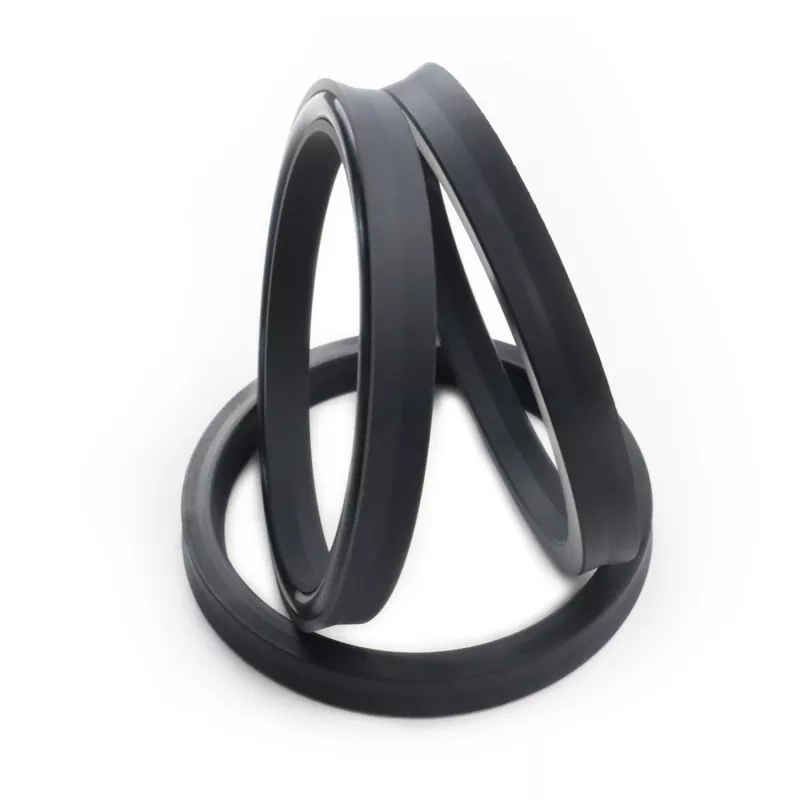

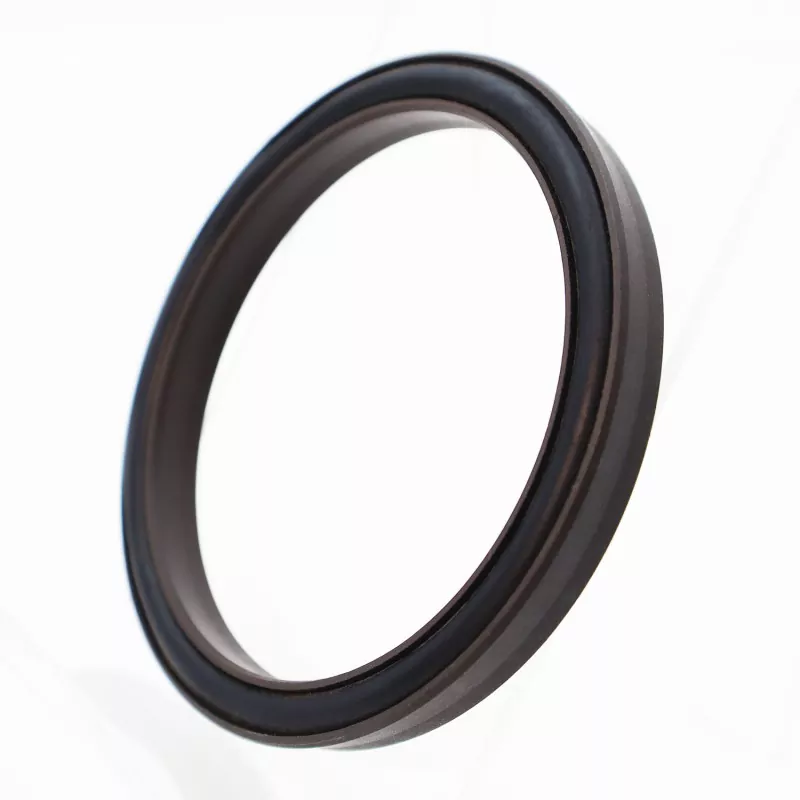

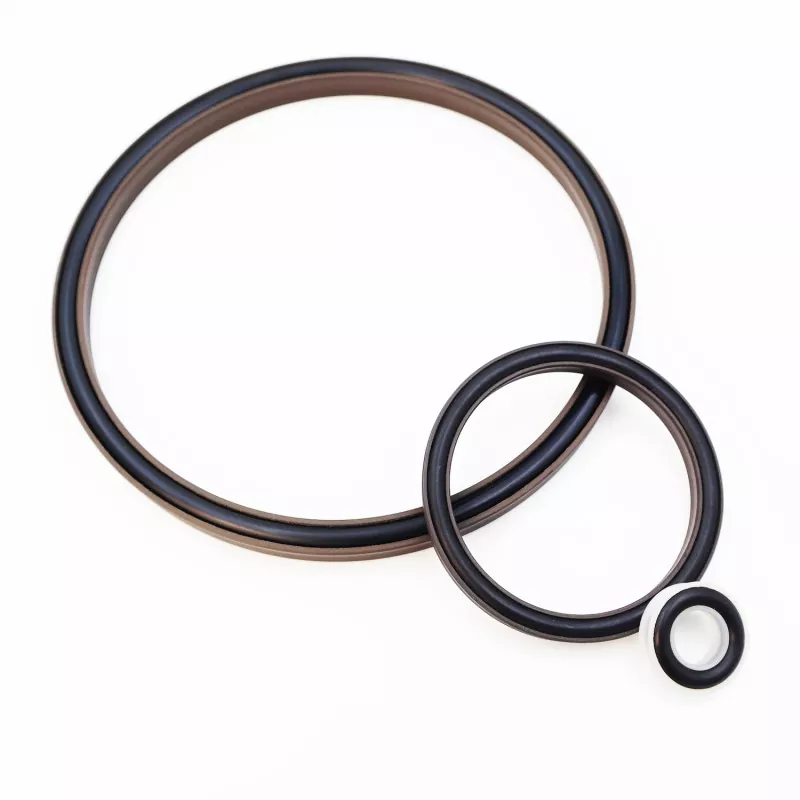

Joint combiné de type Y

Le joint combiné de type Y (joint à ultra haute pression/pression hydraulique) se compose d'une bague d'étanchéité en forme de Y en PTFE et ses matériaux composites, et d'un joint torique. Il convient à l'étanchéité unidirectionnelle dans un mouvement alternatif hydraulique.

Grâce à la structure brevetée et à l'épaisseur optimisée de la bague d'étanchéité en forme de Y, il fonctionne bien même sous pression d'eau ou dans d'autres fluides à faible viscosité. La conception structurelle de la bague d’étanchéité améliore également sa résistance aux hautes et ultra-hautes pressions. Le joint fonctionne avec un faible coefficient de friction, éliminant le fluage et permettant une lubrification sans huile à long terme.

Remarque : Cette structure de joint présente des limites et n'est pas recommandée pour une utilisation dans des rainures fermées.

Caractéristiques du produit

1. Faible frottement, faible résistance au démarrage, bon fonctionnement, frottement dynamique et statique égal, pas de fluage.

2. Longue durée de vie, adaptée à l'étanchéité par lubrification sans huile.

3. Convient pour sceller des supports à haute pression, ultra-haute pression et à faible viscosité tels que l'eau.

Conditions de fonctionnement applicables

Les valeurs extrêmes ne doivent pas se produire simultanément. Veuillez contacter notre société si la pression dépasse 260MPa.

Sélection des matériaux

1. Matériaux de joint torique assortis : caoutchouc nitrile butadiène RO1 (NBR), caoutchouc fluoré RO2 (FKM), etc.

2. Matériau de la bague d'étanchéité : matériau standard PTFE3, d'autres matériaux facultatifs incluent PTFE2, PTFE4 et d'autres matériaux haute performance.

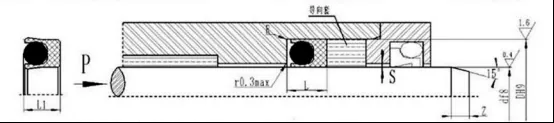

Exemple de commande

Modèle de commande RC10-40x52,4x9,2-PTFE3-R01

Modèle - Diamètre de la tige x Diamètre de la rainure x Largeur de la rainure  PTFE3 - Code du matériau PTFE modifié  R01 - Code du matériau du joint torique
