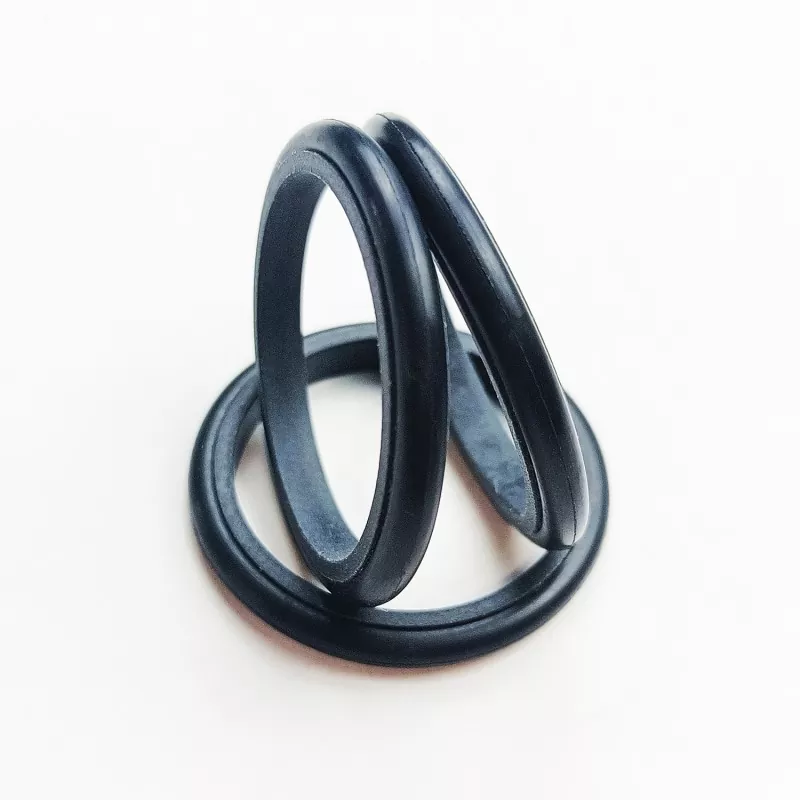

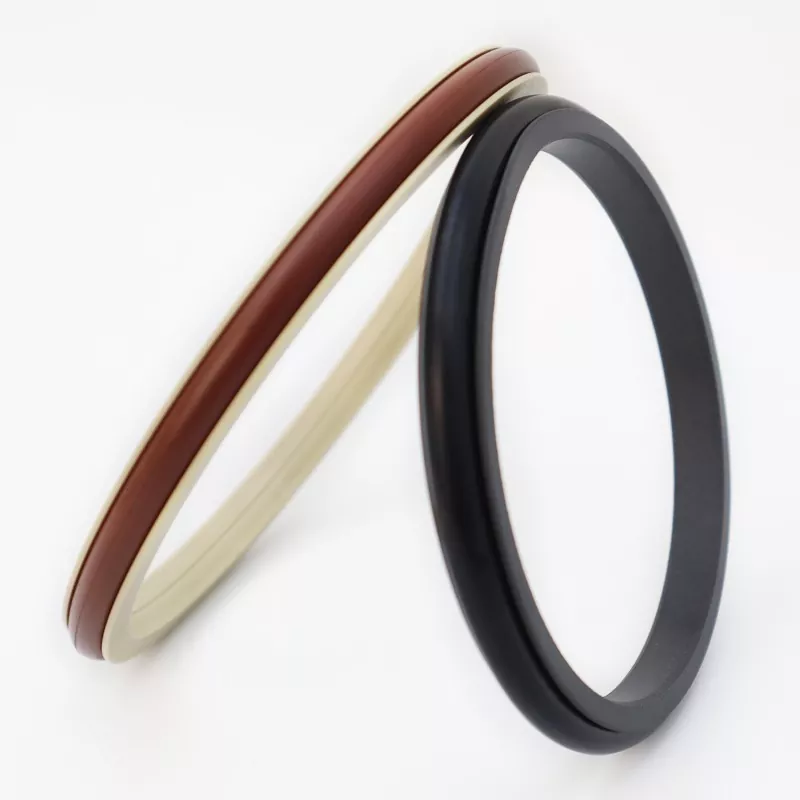

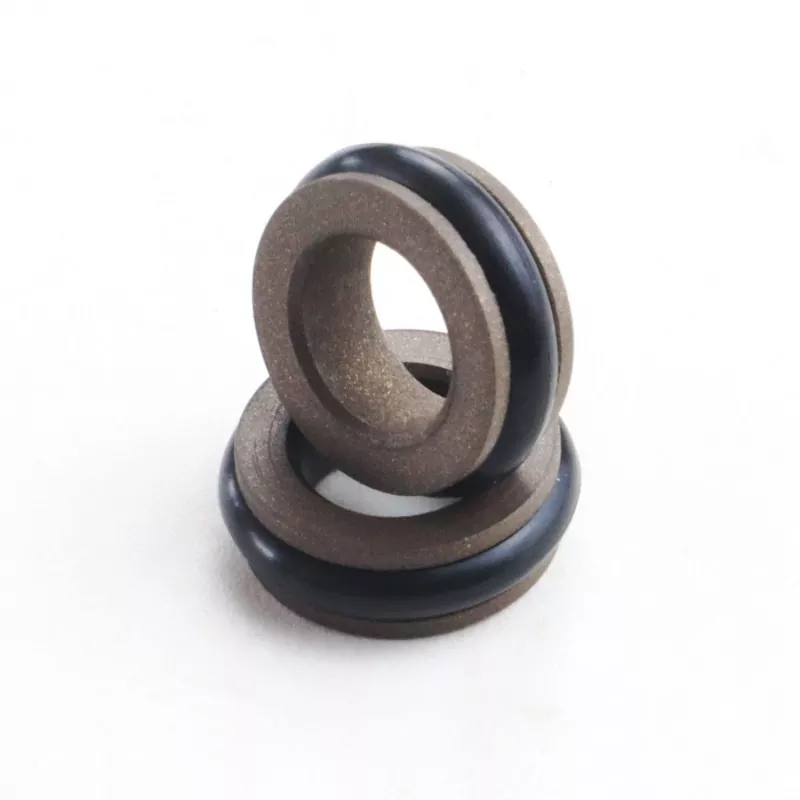

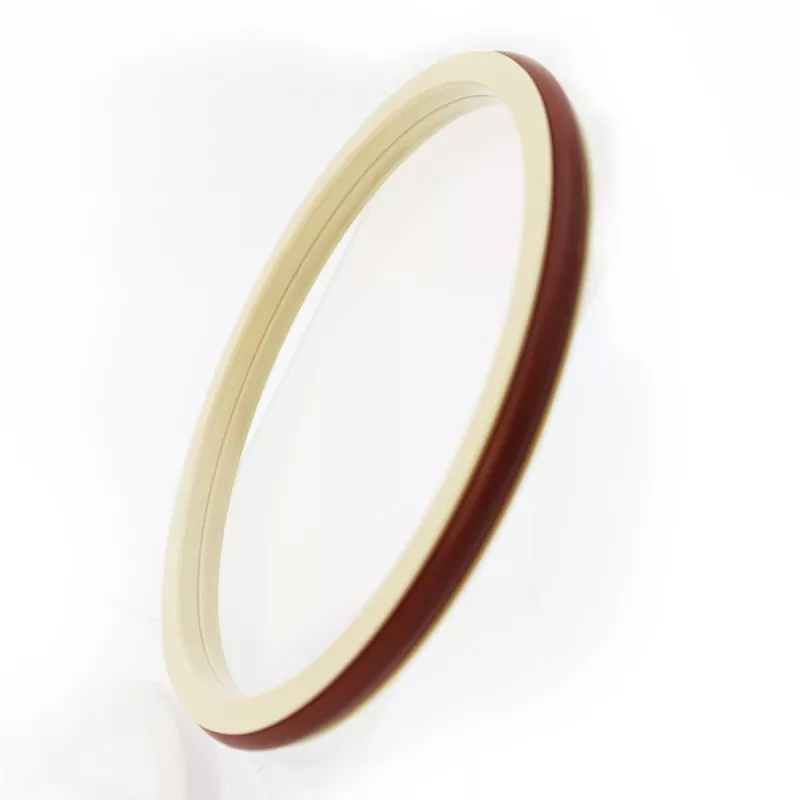

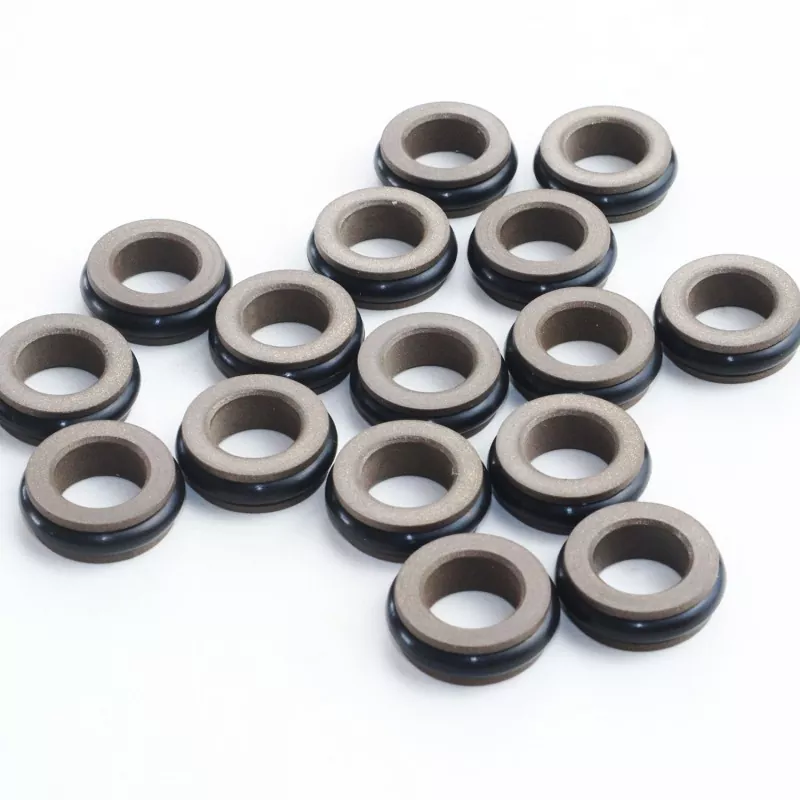

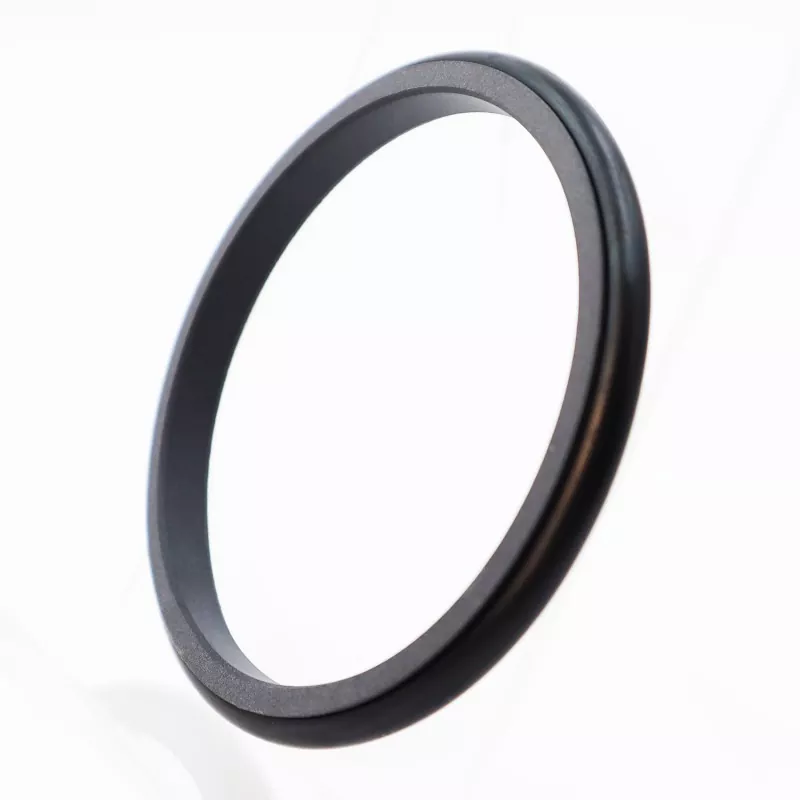

Le joint combiné de type C se compose d'une bague d'étanchéité en forme de C en PTFE et son matériau composite, et d'un joint torique. Il convient au scellement sous pression bidirectionnel dans les mouvements alternatifs hydrauliques et pneumatiques. Il est disponible dans les séries RC06 et RC07 (compatibles avec les joints toriques de la série GB1235) en fonction du joint torique correspondant. Grâce à la conception à lèvres fines de la bague d'étanchéité, elle présente une bonne capacité de compensation de suivi, ce qui se traduit par d'excellentes performances d'étanchéité. La structure symétrique du joint de type C permet une étanchéité sous pression bidirectionnelle.
1. Convient aux applications hydrauliques et pneumatiques.
2. Excellentes performances d’étanchéité pour les applications haute et basse pression.
3. Faible frottement, faible résistance au démarrage, fonctionnement fluide, frottement dynamique et statique égal et aucun fluage.
4. Longue durée de vie ; convient pour une lubrification sans huile.
5. Convient pour le scellage sous pression bidirectionnel.
Les valeurs extrêmes ne doivent pas se produire simultanément.
|
Pression (MPa) |
Température (°C) |
Vitesse (m/s) |
Médias |
|
≤100 |
-35 à +100 (avec joint torique NBR) |
≤6 |
Huile hydraulique, fluides ignifuges (HFA/HFB), gaz… |
|
-20 à +180 (avec joint torique FKM) |
1. Matériaux de joint torique assortis : caoutchouc nitrile butadiène RO1 (NBR), caoutchouc fluoré RO2 (FKM), etc.
2. Matériau de la bague d'étanchéité : matériau standard PTFE3, d'autres matériaux facultatifs incluent PTFE2, PTFE4 et d'autres matériaux haute performance.
Modèle de commande RC06-80x89.9x9.2-PTFE3—R01
Modèle-Diamètre de la tige x Diamètre de la rainure x Largeur de la rainure PTFE3 - Matériau PTFE modifié Code R01 Matériau du joint torique
Peut fabriquer des produits de n’importe quelle taille répertoriée dans le tableau des spécifications.
|

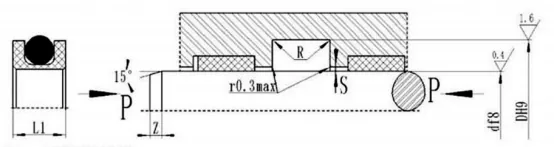

d f8 Norme RC06 |
d f8 RC06-Q léger |
d f8 RC06-Z robuste |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
j+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18 ~ 39,9 |
-- |
j+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18 ~ 39,9 |
40~106,9 |
4~17.9 |
j+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18 ~ 39,9 |
j+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
j+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
j+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
j+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
j+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Note: 1. Pour les diamètres d'arbre ≤ 70 mm, des joints à gorge ouverte sont recommandés. Pour l'installation de joints à rainure intégrés (fermés), veuillez vous référer au guide d'installation.
2. Pour une pression > 40 MPa, la zone de racine Smax du joint doit utiliser une tolérance d'ajustement H8/f8.
Joint torique assorti GB1235 Peut fabriquer des produits de toutes tailles répertoriées dans le tableau des spécifications.
|
Plage de diamètre d'arbre df8 |
Diamètre de rainure D H9 |
Largeur de tranchée L+0,2 |
Hauteur du joint L1 |
Coins arrondis Rmax |
Jeu radial Smax |
Chanfreiner Zmin |
Diamètre du fil du joint torique d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
j+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
j+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
j+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
j+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Exemple de commande RC07—80*90,4*9,8-PTFE3-R01
