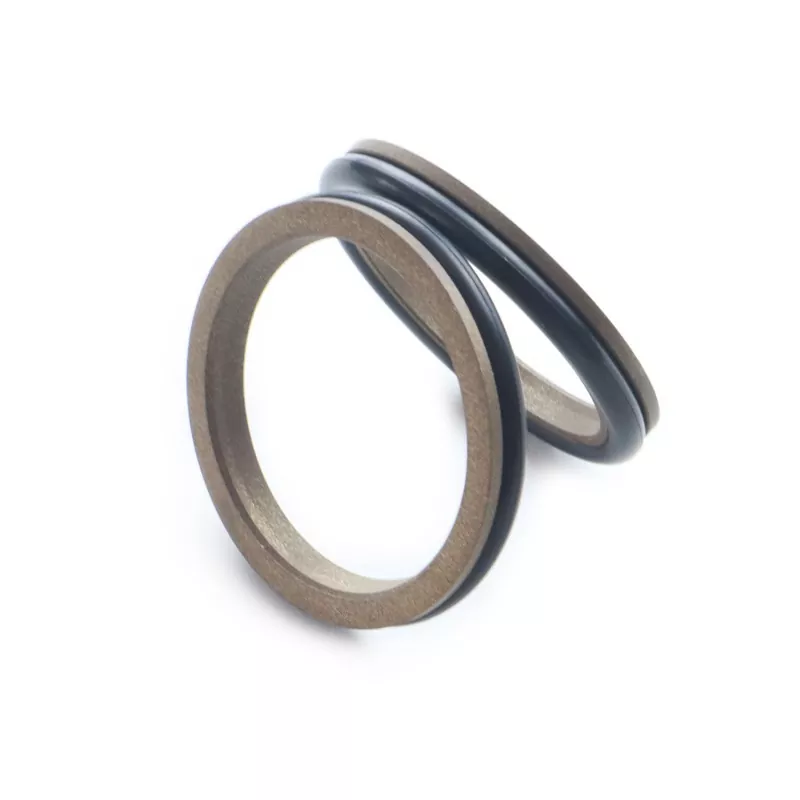

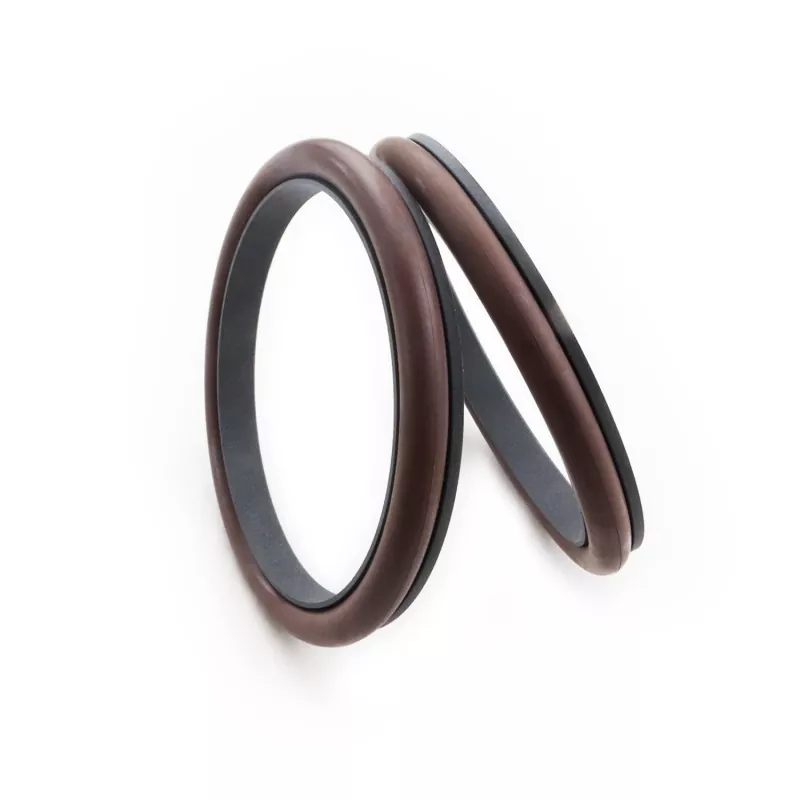

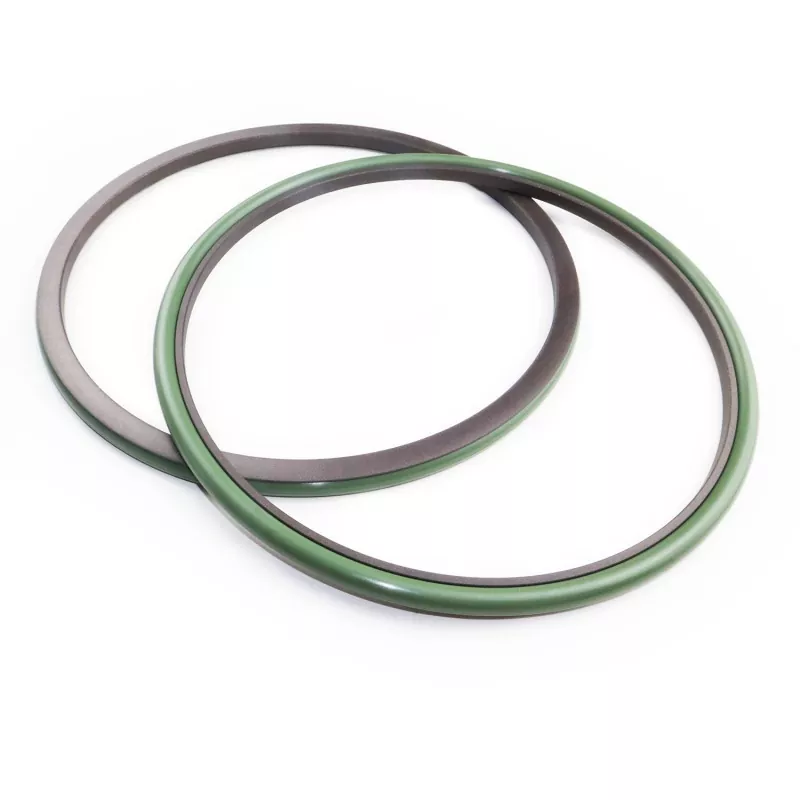

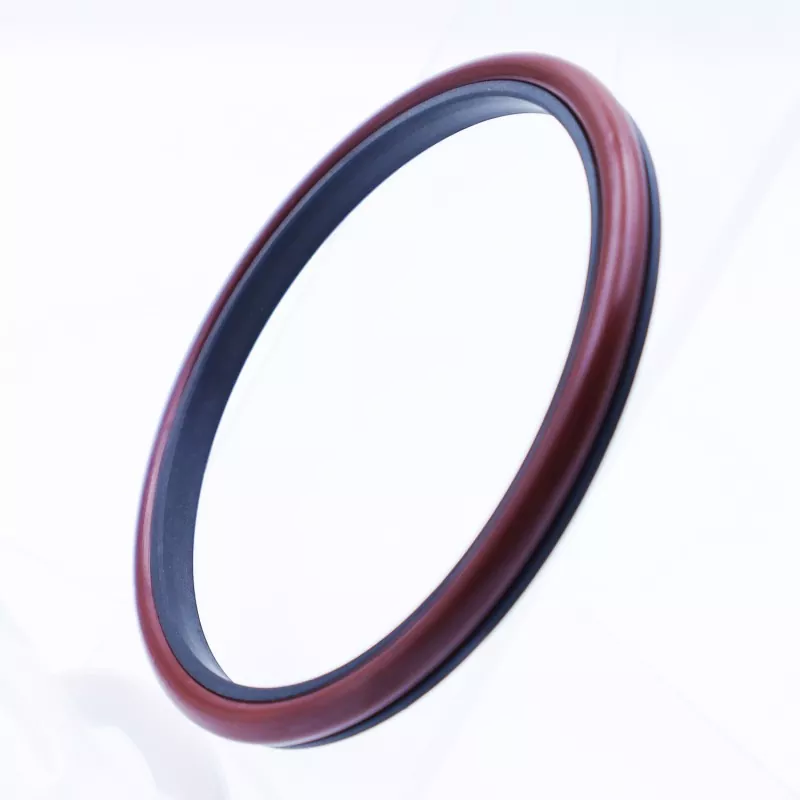

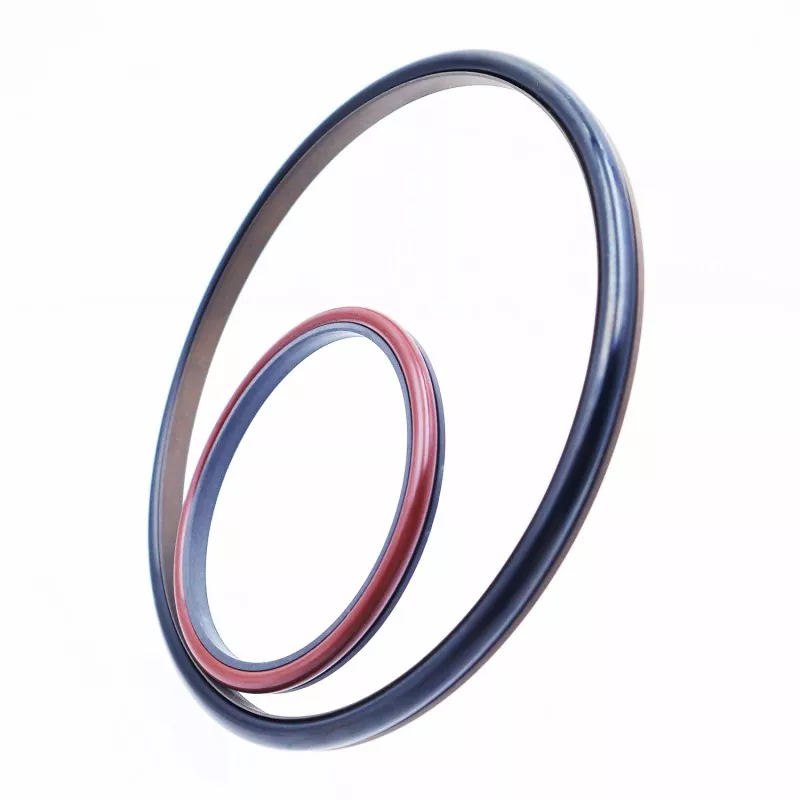

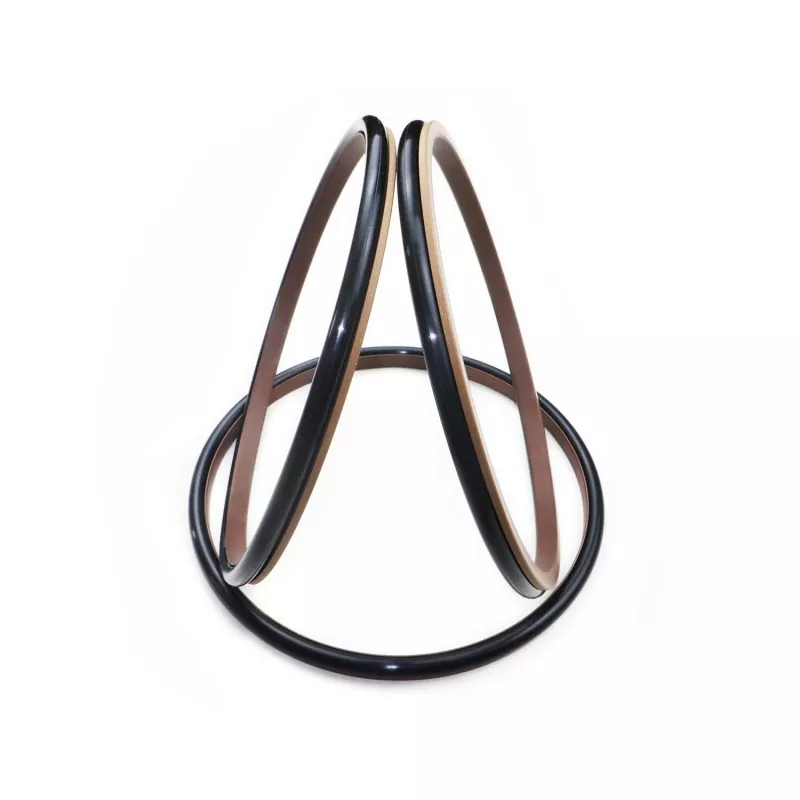

Joint combiné à angle droit

Le joint combiné à angle droit se compose d'une bague d'étanchéité à angle droit en PTFE (ou composite PTFE) et d'un joint torique en caoutchouc ; il est conçu pour l'étanchéité alternative unidirectionnelle dans les applications hydrauliques et pneumatiques.

Le produit est classé dans les séries RC01 et RC02 en fonction du joint torique correspondant (compatible avec la série GB1235). La bague d'étanchéité à angle droit présente une conception à lèvres fines qui offre une excellente compensation de suivi, ce qui se traduit par des performances d'étanchéité supérieures.

Caractéristiques du produit

1. Convient aux applications hydrauliques et pneumatiques ;

2. Excellentes performances d’étanchéité dans des conditions de haute et basse pression ;

3. Faible frottement avec une résistance minimale au démarrage ; assure un mouvement fluide avec une friction dynamique et statique égale, éliminant le stick-slip (ramper) ;

4. Longue durée de vie ; adapté aux applications de lubrification sans huile ;

5. Conception structurelle compacte ; facile à installer et à entretenir ;

Conditions de fonctionnement

Remarque : les valeurs limites ne doivent pas apparaître simultanément.

Sélection des matériaux

1. Les matériaux de joint torique compatibles incluent : le caoutchouc nitrile RO1 (NBR), le caoutchouc fluoré RO2 (FKM), etc.

2. Matériau de la bague d'étanchéité : Matériau standard PTFE3 ; les autres options disponibles incluent le PTFE2, le PTFE4 et d'autres matériaux hautes performances.

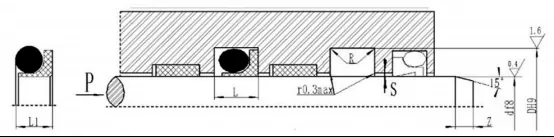

Exemple de commande

Modèle de commande : RC01—80x89,6x7,8—PTFE3—R01

Modèle - Diamètre de la tige × Diamètre de la rainure × Largeur de la rainure | PTFE3 : code matériau PTFE modifié | R01 : code matériau du joint torique
