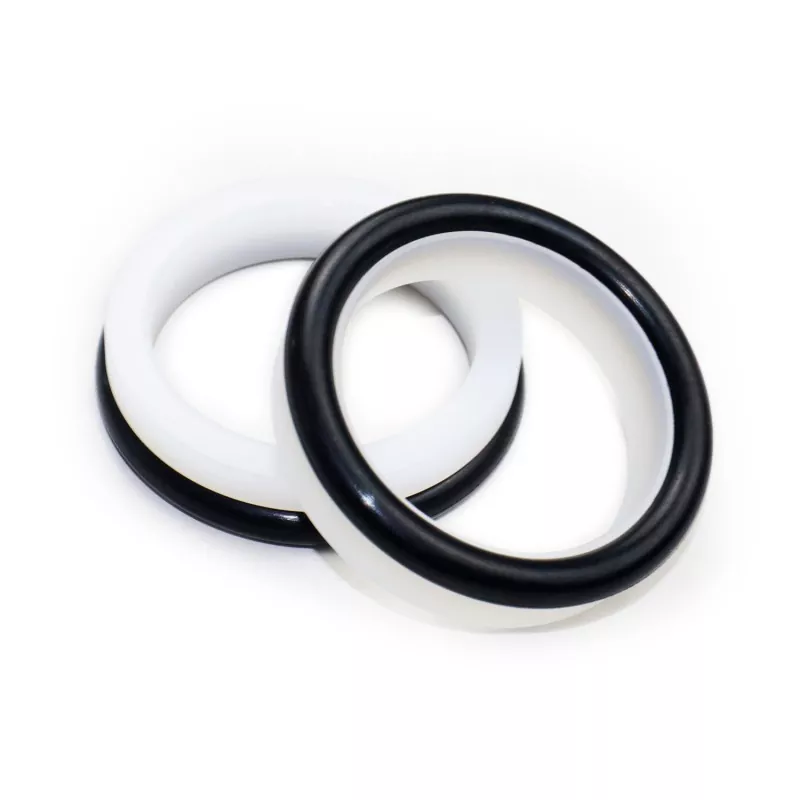

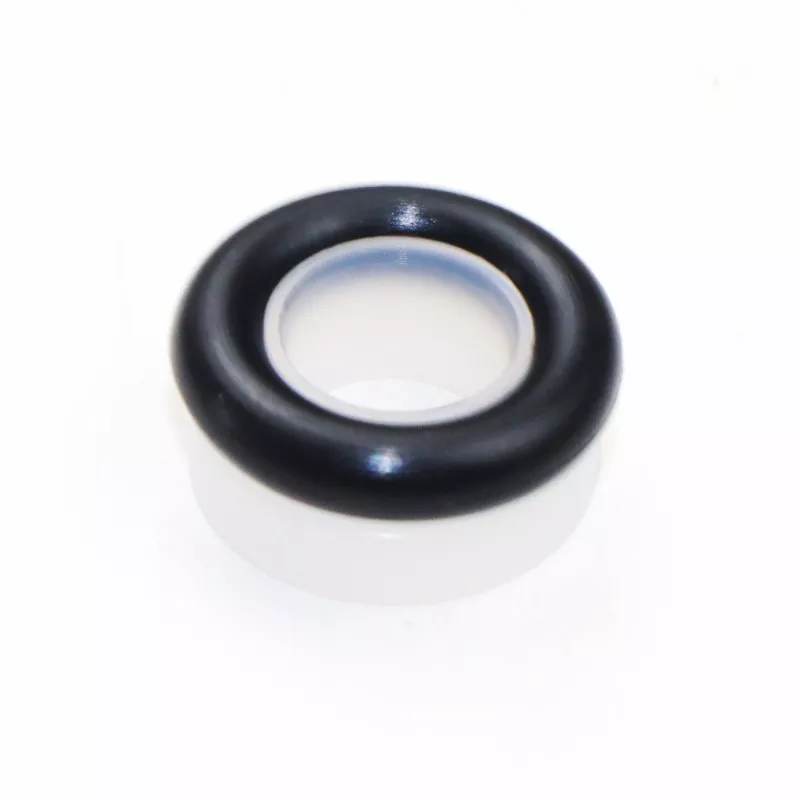

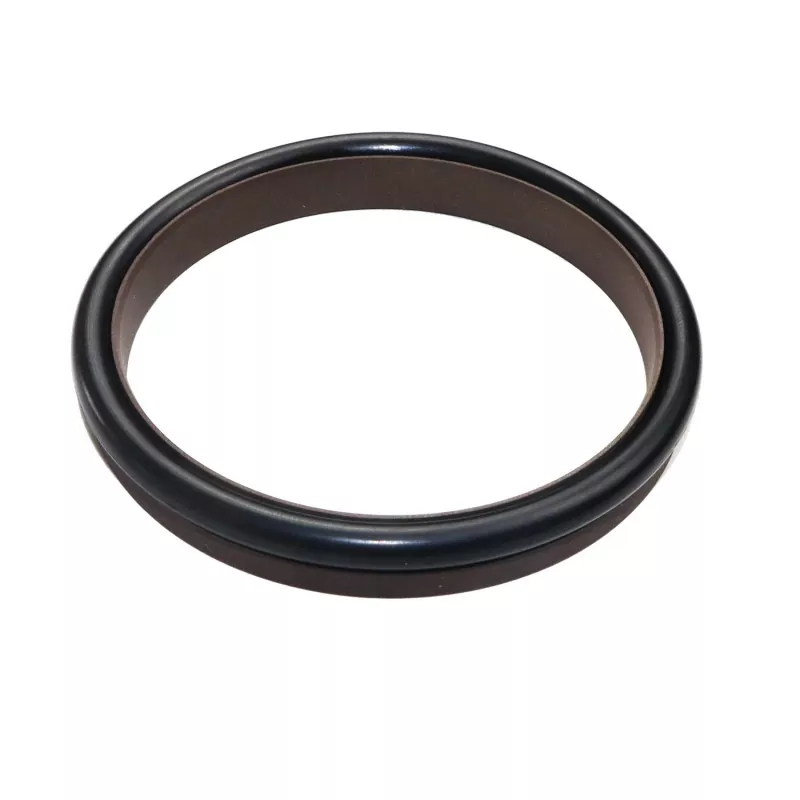

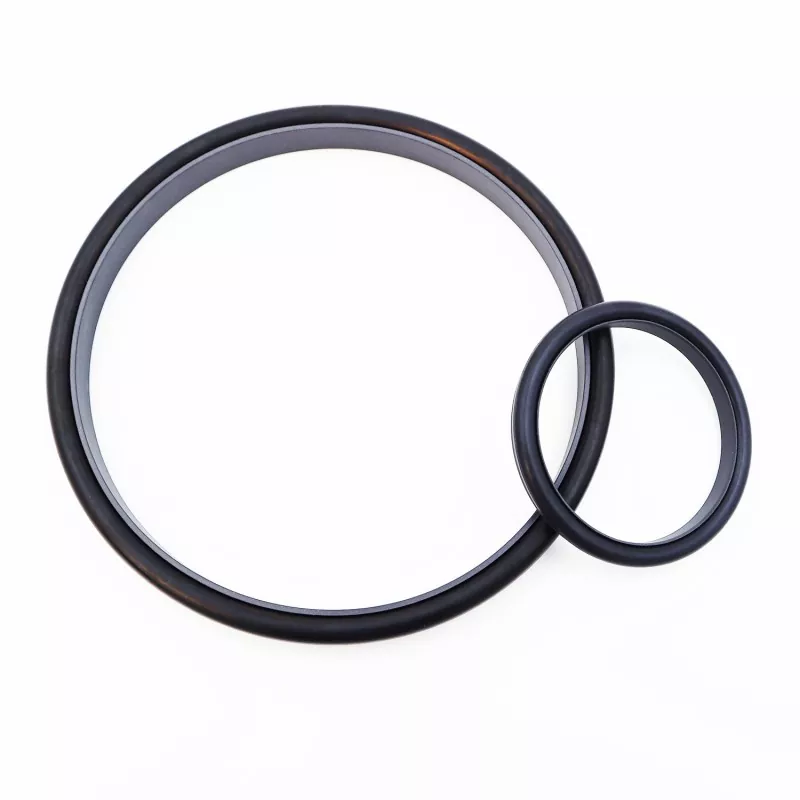

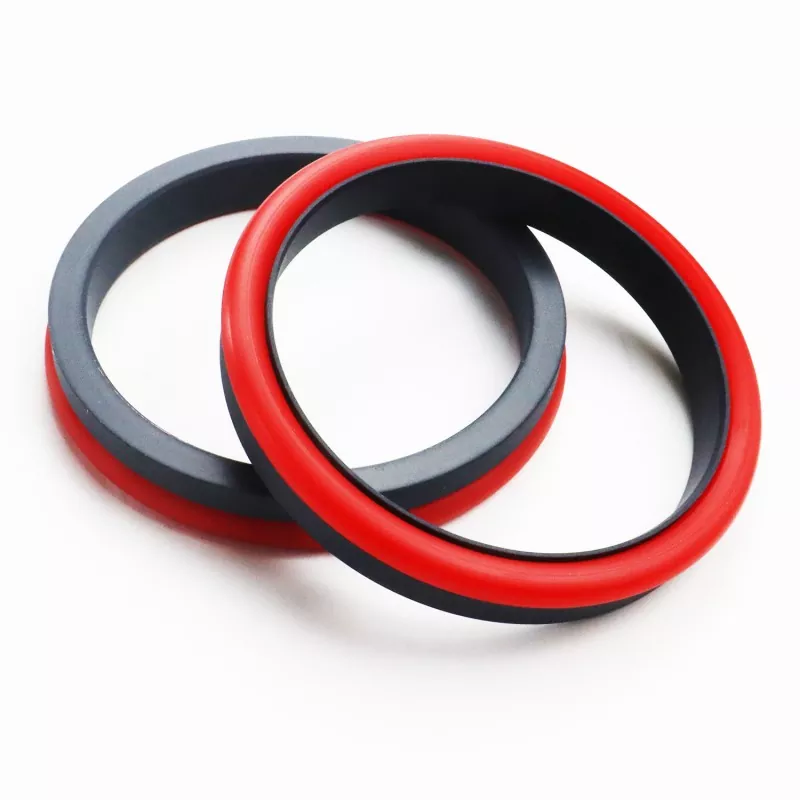

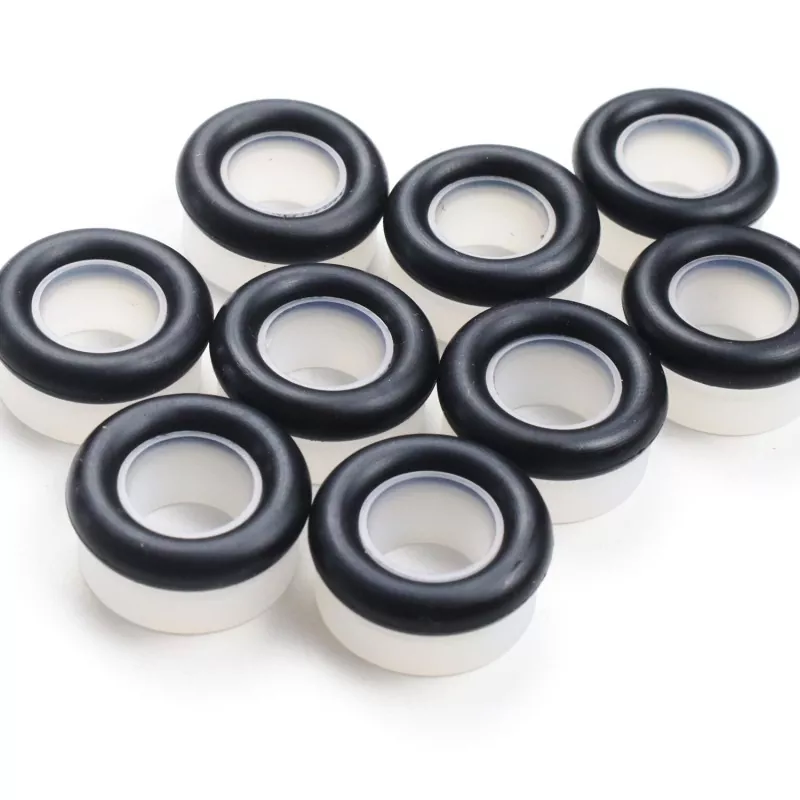

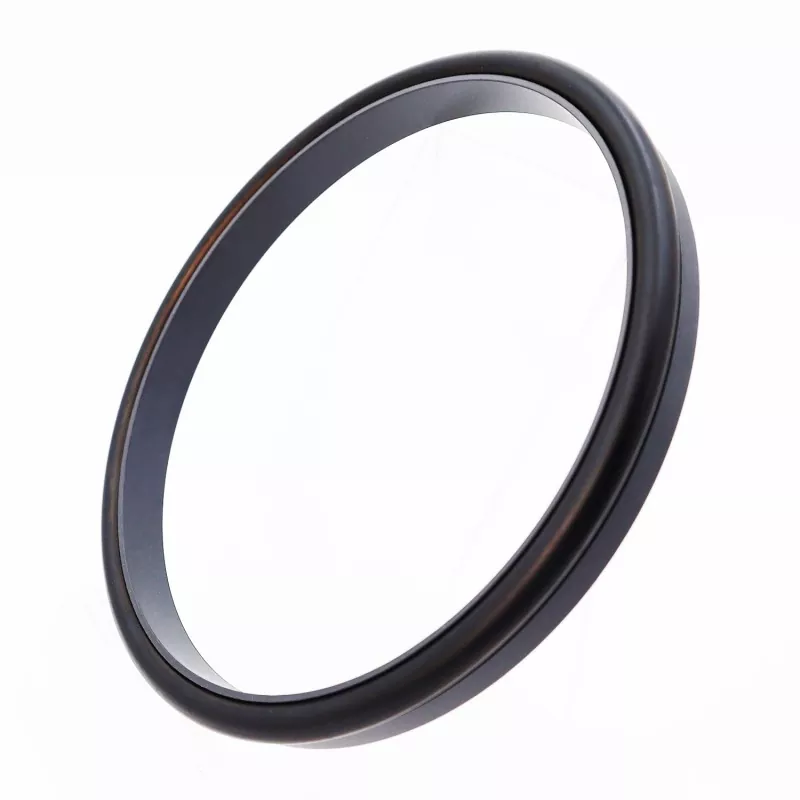

Le joint combiné renforcé à angle droit (joint à ultra haute pression/pression hydraulique) se compose d'une bague d'étanchéité renforcée à angle droit en PTFE et ses matériaux composites, et d'un joint torique. Il convient à l'étanchéité unidirectionnelle dans un mouvement alternatif hydraulique.
Selon le type de joint torique utilisé, il est disponible dans les séries RC08 et RC09 (compatibles avec les joints toriques de la série GB1235). Grâce à la conception d'épaisseur optimisée de la bague d'étanchéité, elle fonctionne bien même sous la pression de l'eau ou d'autres fluides à faible viscosité.
La conception structurelle de la bague d'étanchéité renforcée améliore également la résistance du joint aux hautes et ultra-hautes pressions. Il n’est généralement pas adapté à une installation dans des rainures fermées.
1. Faible frottement, faible résistance au démarrage, mouvement fluide, frottement dynamique et statique égal, pas de fluage.
2. Longue durée de vie, adaptée à l'étanchéité par lubrification sans huile.
3. Convient pour sceller des supports à haute pression, ultra-haute pression et à faible viscosité tels que l'eau.
Les valeurs extrêmes ne doivent pas se produire simultanément.
|
Pression (MPa) |
Température (°C) |
Vitesse (m/s) |
Médias |
|
≤200 |
-35 à +100 (avec joint torique NBR) |
≤6 |
Huile hydraulique, fluides ignifuges (HFA/HFB), gaz… |
|
-20 à +200 (avec joint torique FKM) |
1. Matériaux de joint torique assortis : caoutchouc nitrile butadiène R01 (NBR), caoutchouc fluoré RO2 (FKM), etc.
2. Matériau de la bague d'étanchéité : matériau standard PTFE3, d'autres matériaux facultatifs incluent PTFE2, PTFE4 et d'autres matériaux haute performance.

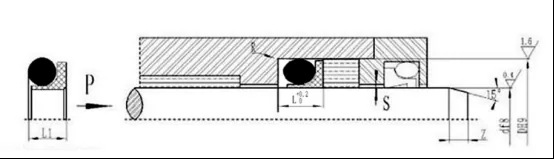

Modèle de commande RC08—80x90,2x11,2—PTFE3—R01 Modèle-Diamètre de la tige x Diamètre de la rainure x Largeur de la rainure-Code matériau
Tableau des spécifications et paramètres RC08
Peut fabriquer des produits de n'importe quelle taille répertoriée dans le tableau des spécifications
|
Norme df8 RCO8 |
Charge légère df8 RCO8-Q |
Charge lourde df8 RC08-Z |
Diamètre de rainure D H9 |
Largeur de rainure L+0,2 |
Hauteur du joint L1 |
Coins arrondis Rmax |
Jeu radial Smax |
Chanfrein Zmin |
Diamètre du fil du joint torique réO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5 ~ 17,9 |
-- |
j+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5 ~ 17,9 |
18 ~ 39,9 |
-- |
j+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18 ~ 39,9 |
40~108,9 |
5 ~ 17,9 |
j+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18 ~ 39,9 |
j+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
j+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
j+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
j+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
j+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Note:1. Veuillez consulter notre entreprise si un système à rainure fermée est requis.
2. Pression > 60 MPa, tolérance d'ajustement racine H8/f8, joint ultra haute pression Smax < 0,05.
