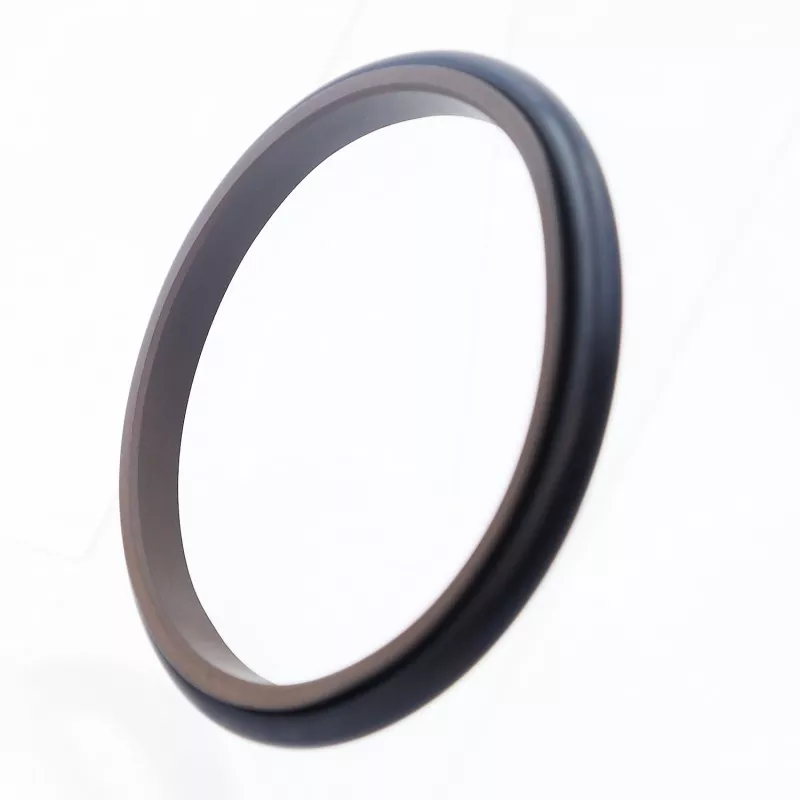

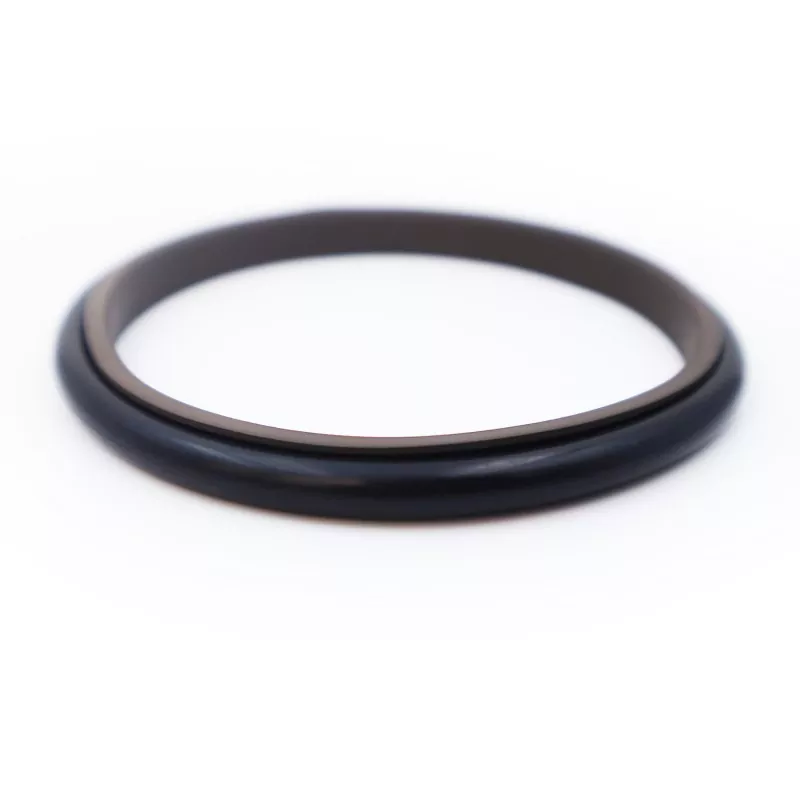

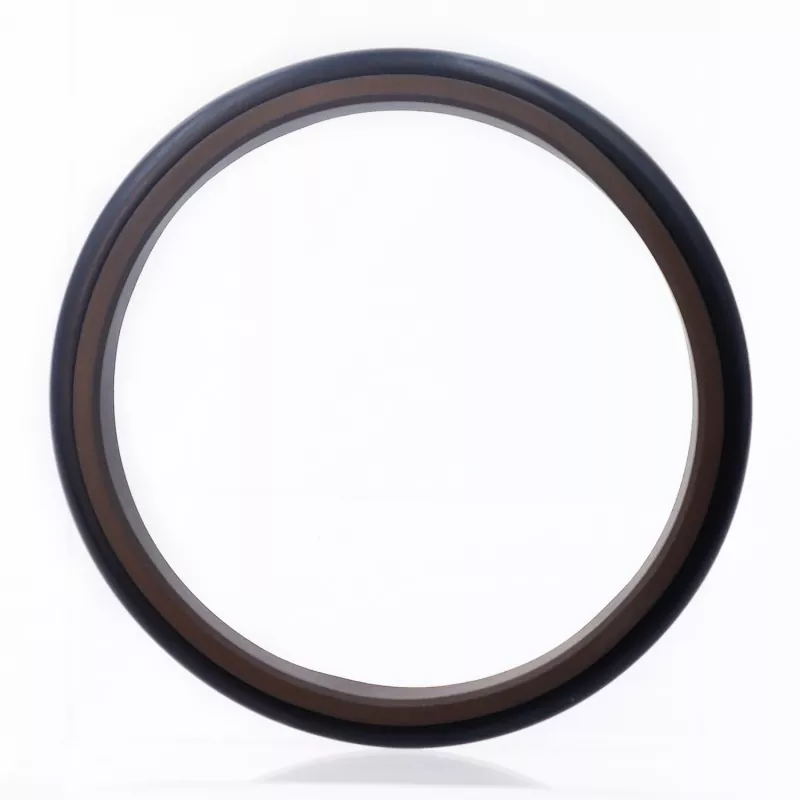

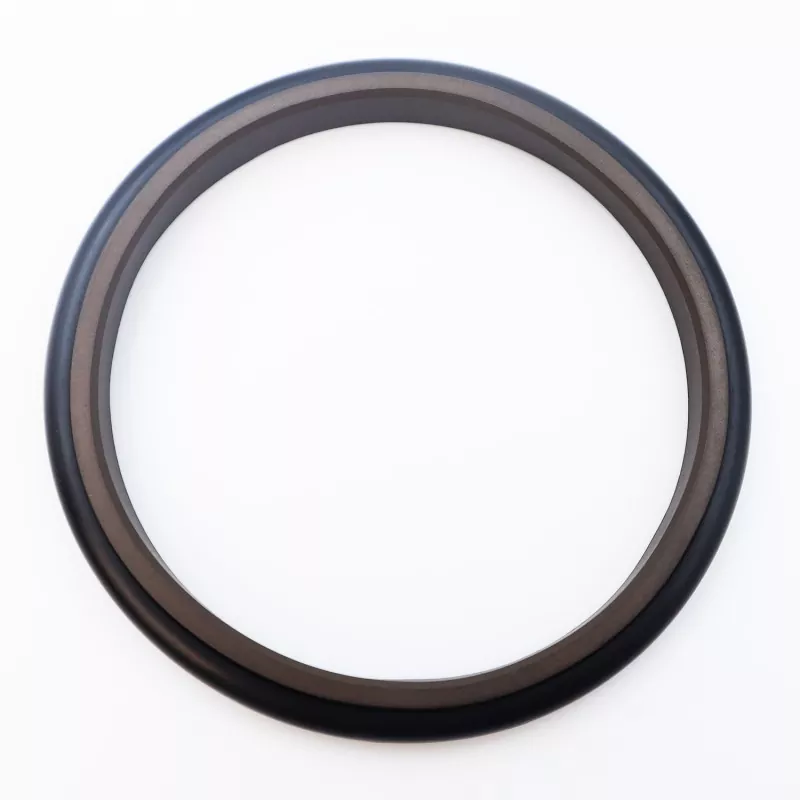

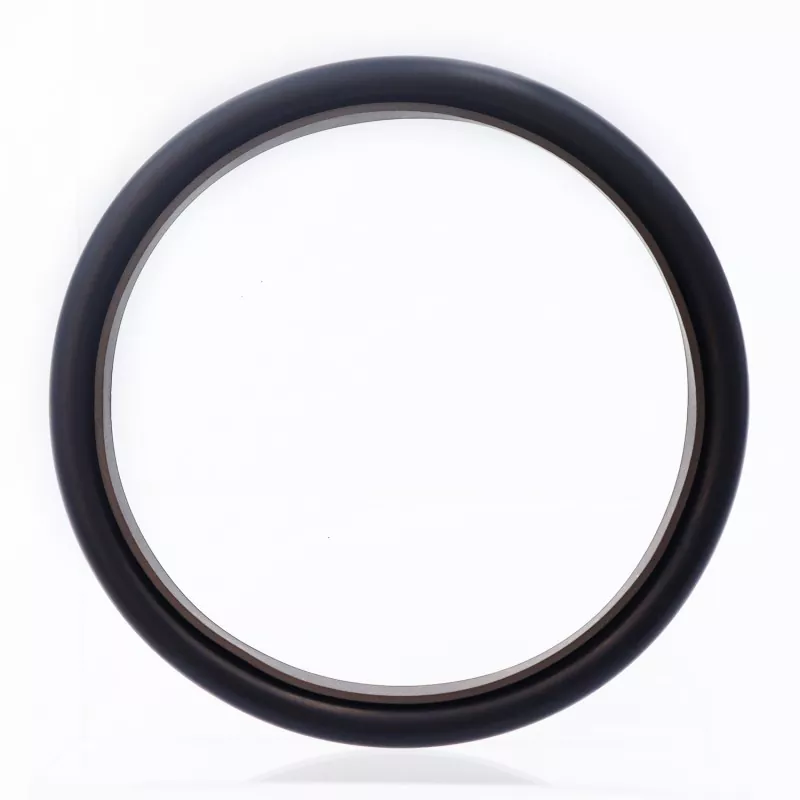

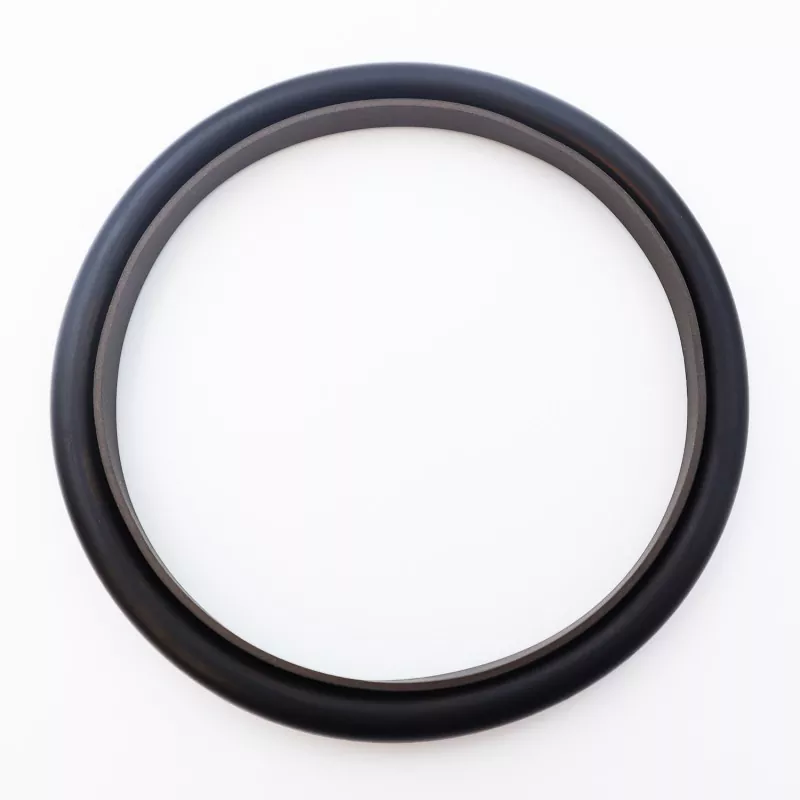

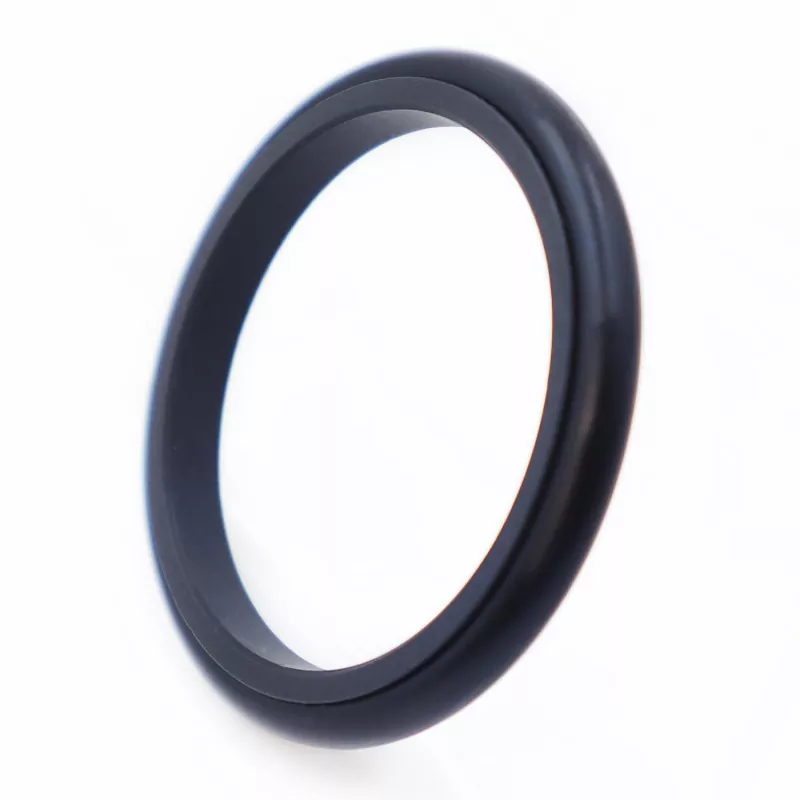

Le joint combiné triangulaire se compose d'une bague d'étanchéité triangulaire en PTFE et d'un joint torique en caoutchouc ; il est conçu pour l'étanchéité sous pression à simple effet dans les applications hydrauliques et pneumatiques à mouvement alternatif. Le joint torique fournit une force radiale et compense l'usure de la bague d'étanchéité. Grâce à la conception à lèvres fines de la bague d'étanchéité, elle offre d'excellentes performances de compensation et d'étanchéité. Pour les diamètres de tige inférieurs à 30 mm, une conception à rainure fendue (de type ouvert) doit être utilisée.
1. Convient aux applications hydrauliques et pneumatiques ;
2. Faible frottement, faible résistance au décollement, mouvement fluide, frottement dynamique et statique égal et aucun stick-slip ;
3. Longue durée de vie ; adapté aux applications de lubrification sans huile ;
4. Conception compacte ; facile à installer et à entretenir ;
Les valeurs limites ne doivent pas apparaître simultanément.
|
Pression (MPa) |
Température (°C) |
Vitesse m/s |
Médias |
|
≤20 |
-35 à +100 (avec joint torique NBR) |
≤6 |
Huiles hydrauliques minérales, fluides ignifuges (HFA/HFB), gaz… |
|
-20 à +180 (avec joint torique FKM) |
1. Les matériaux de joint torique compatibles incluent : le caoutchouc nitrile R01 (NBR), le caoutchouc fluoré R02 (FKM), etc.
2. Matériau de la bague d'étanchéité : Matériau standard PTFE3 ; les matériaux alternatifs incluent le PTFE1, le PTFE2 et le PTFE4.
Modèle de commande : RC14—80—PTFE3—R01
RC14 – Modèle 80 – Diamètre de l'arbre d – PTFE (Code matériau R01) – Code matériau du joint torique
Les produits peuvent être fabriqués dans n’importe quelle taille répertoriée dans le tableau des spécifications.
|

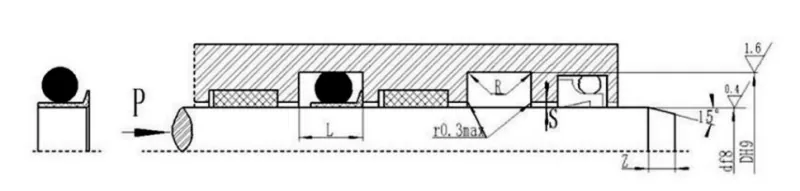

Plage de diamètre d'arbre df8 |
Diamètre de rainure D H9 |
Largeur de rainure L+0,2 |
Rayon d'angle Rmax |
Dégagement radial S |
Chanfreiner Z |
Diamètre du fil du joint torique faire |
|
8~17 |
j+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
j+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
j+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
j+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Note: Pour les diamètres d'arbre ≤30 mm, l'utilisation de rainures ouvertes est recommandée.
