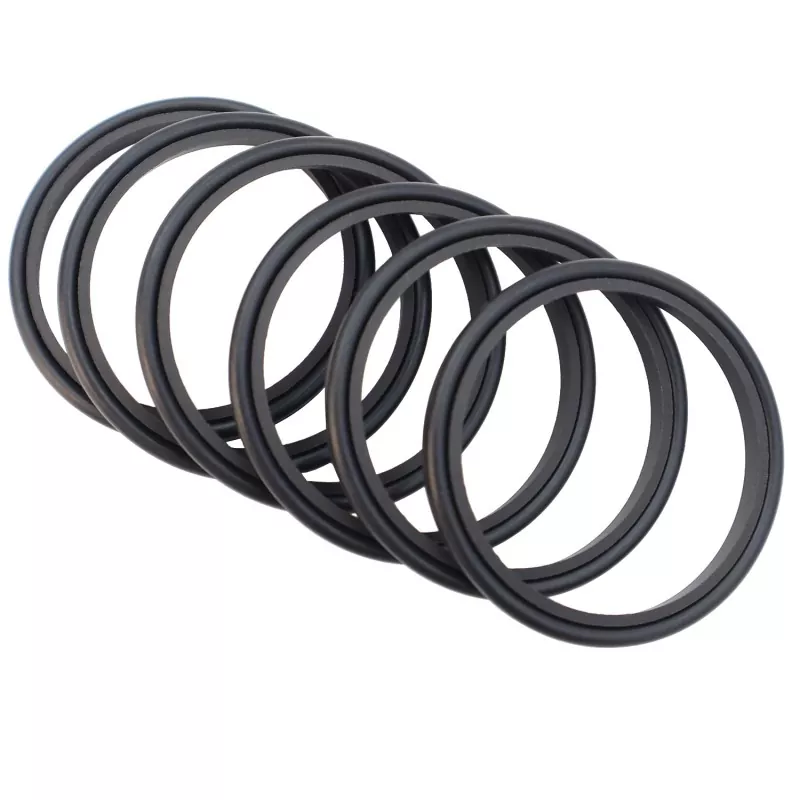

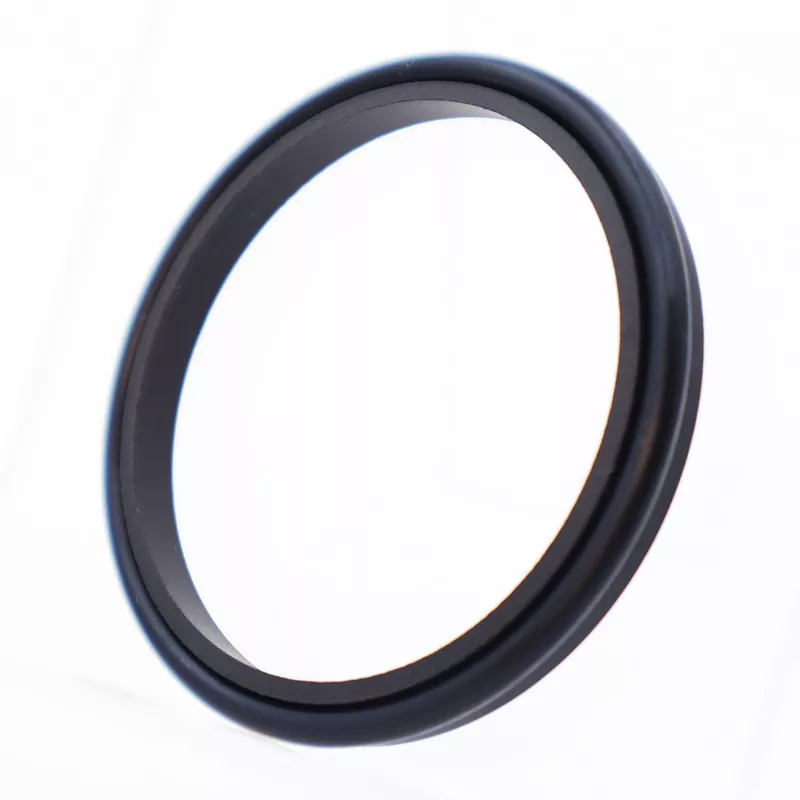

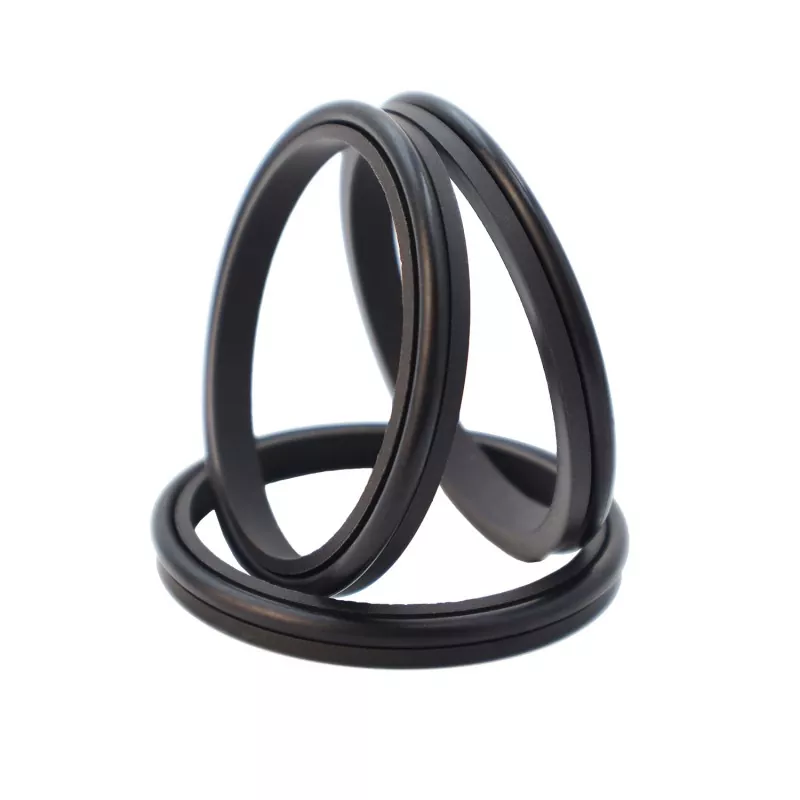

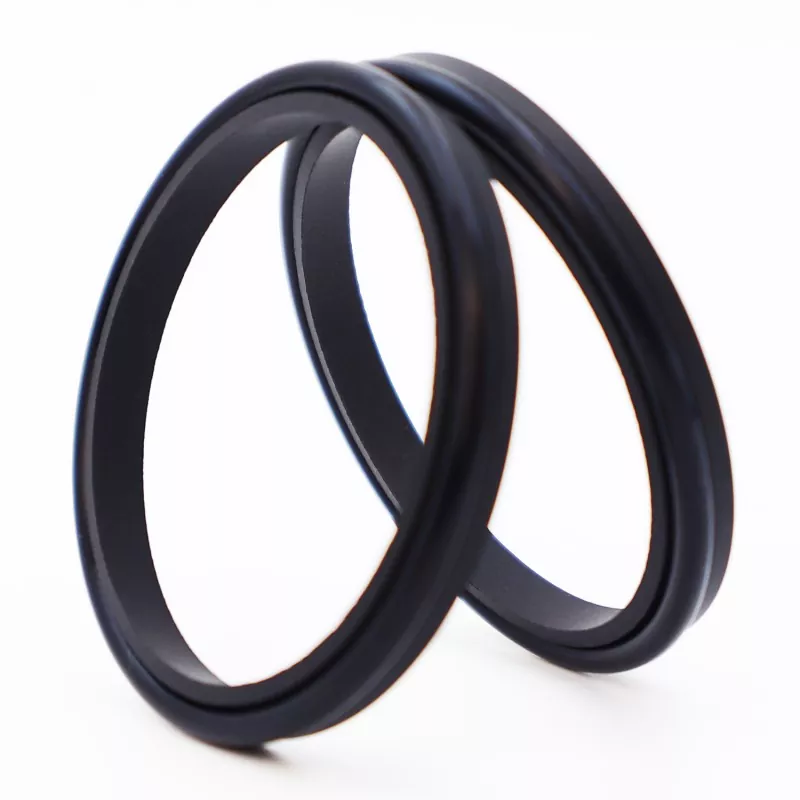

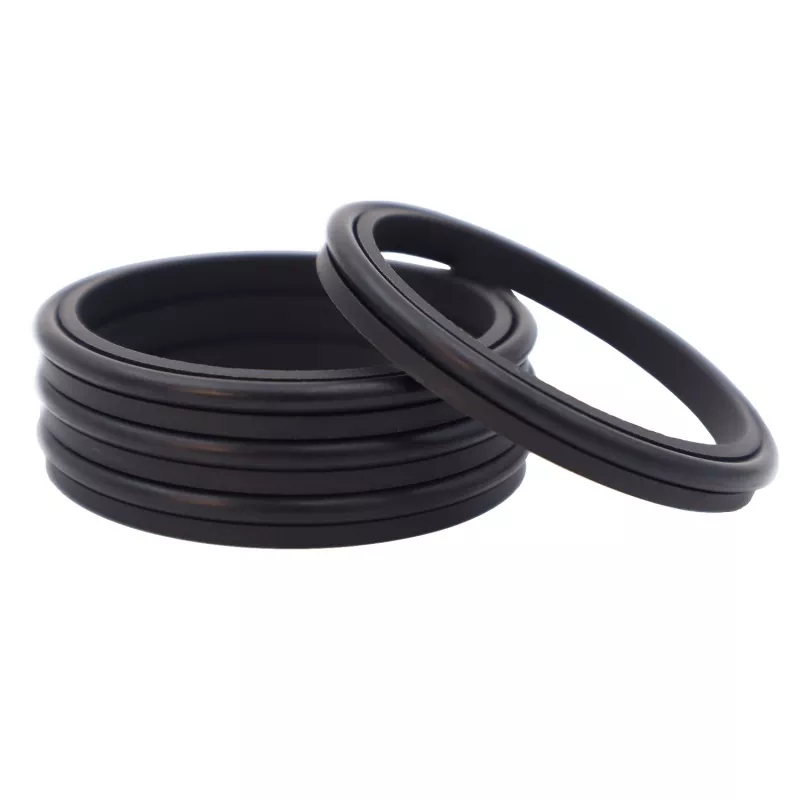

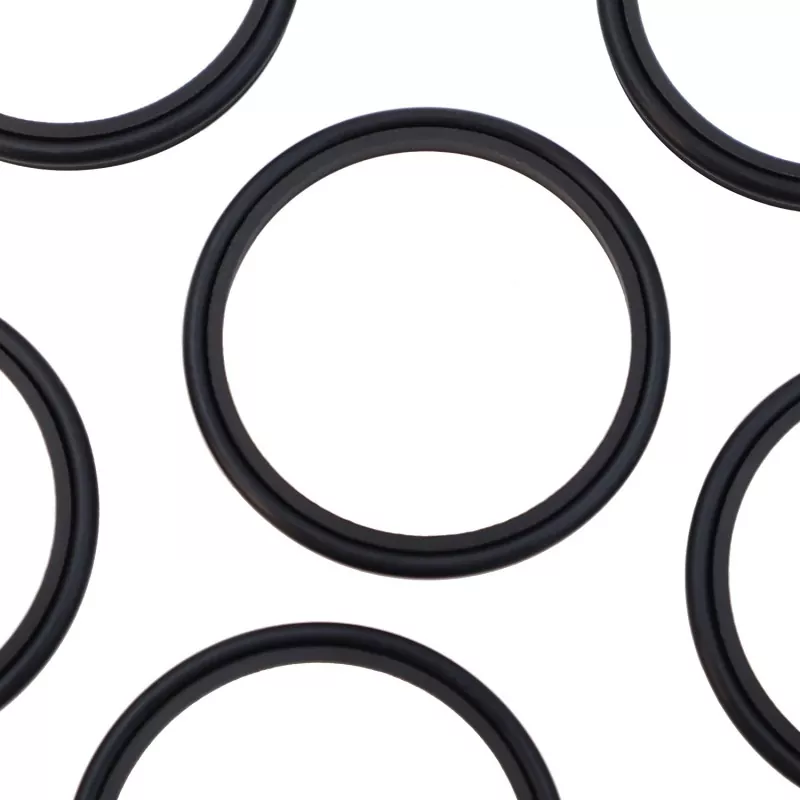

Le joint racleur combiné à une lèvre est un joint racleur à simple effet composé d'un joint racleur à une lèvre rempli de PTFE et d'un joint torique en caoutchouc ; il fonctionne pour gratter la poussière et empêcher la contamination du système. Il convient aux applications de mouvements alternatifs, oscillants ou hélicoïdaux.
|
Pression (MPa) |
Température (°C) |
Vitesse m/s |
Médias |
|
- |
-35 à +100 (avec joint torique NBR) |
6 |
Huile hydraulique, émulsion, eau, etc. |
|
-20 à +200 (avec joint torique FKM) |
Modèle de commande : RCF03—80-PTFE3—R01
RCF03 – Modèle | 80 – Diamètre de l'arbre | PTFE3 – PTFE modifié à usage général | R01 – Code matériau pour les composants en caoutchouc
Caoutchouc nitrile (NBR) – R01 | Caoutchouc fluoré (FKM) – R02
Les produits peuvent être fournis dans n'importe quelle taille dans la plage de paramètres spécifiée.
|

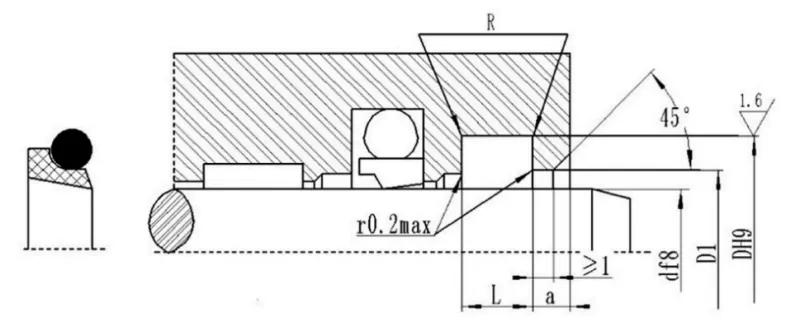

Plage de diamètre d'arbre df8 |
Diamètre de rainure D H9 |
Largeur de rainure L+0,2 |
Diamètre du trou de dégagement J1 H11 |
Largeur d'ouverture libre une ≥ |
Rayon d'angle R≤ |
Joint torique Diamètre de la section faire |
|
4~11 |
j+4,8 |
3.7 |
j+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
j+6,8 |
5.0 |
j+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
j+8,8 |
6.0 |
j+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
j+12,2 |
8.4 |
j+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
j+16,0 |
11.0 |
j+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
j+20,0 |
14.0 |
j+2,5 |
5 |
2.0 |
8.60 |
