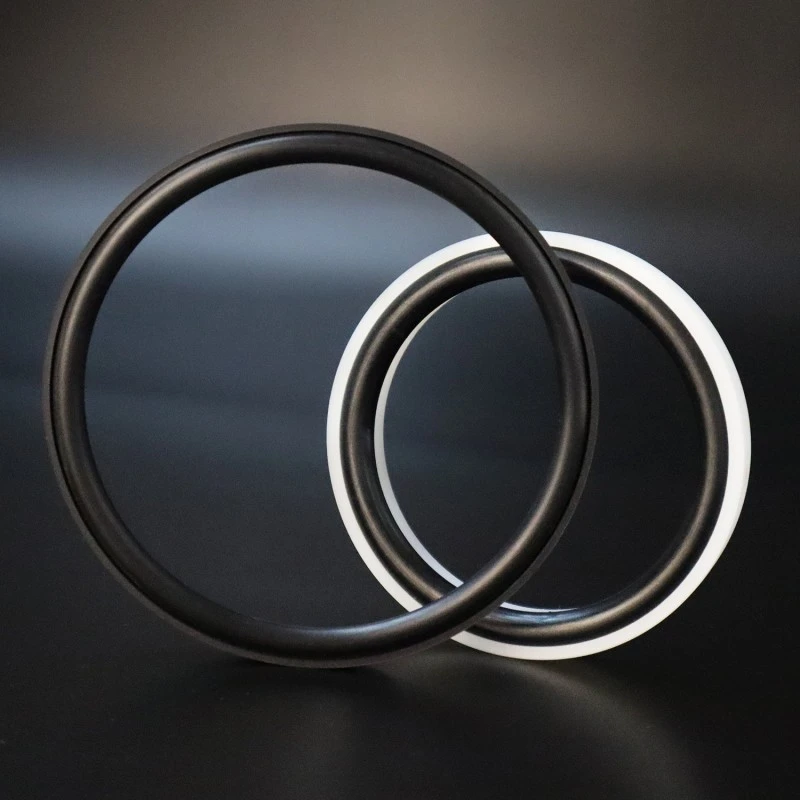

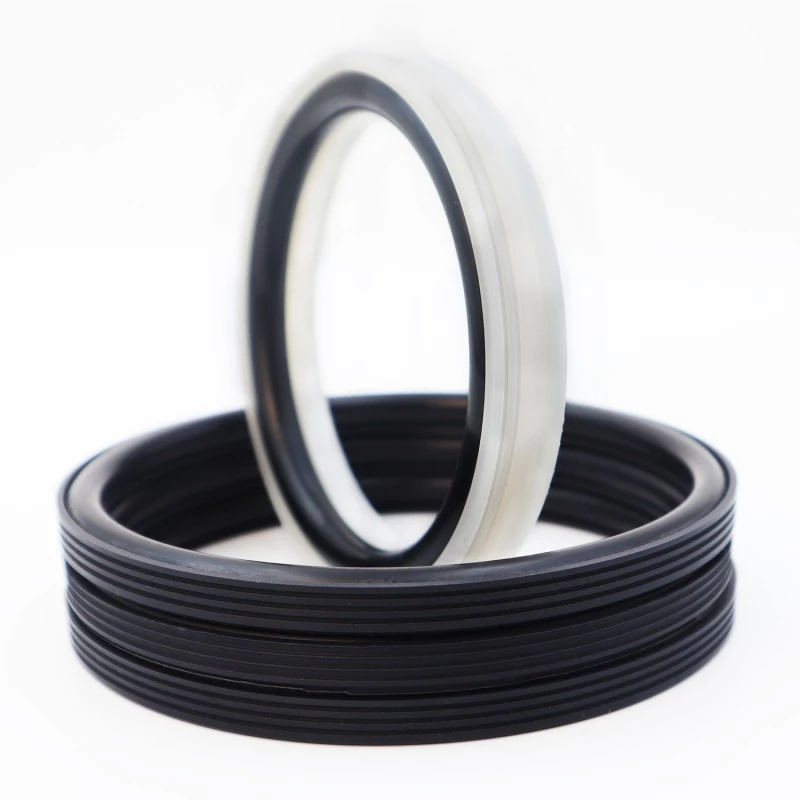

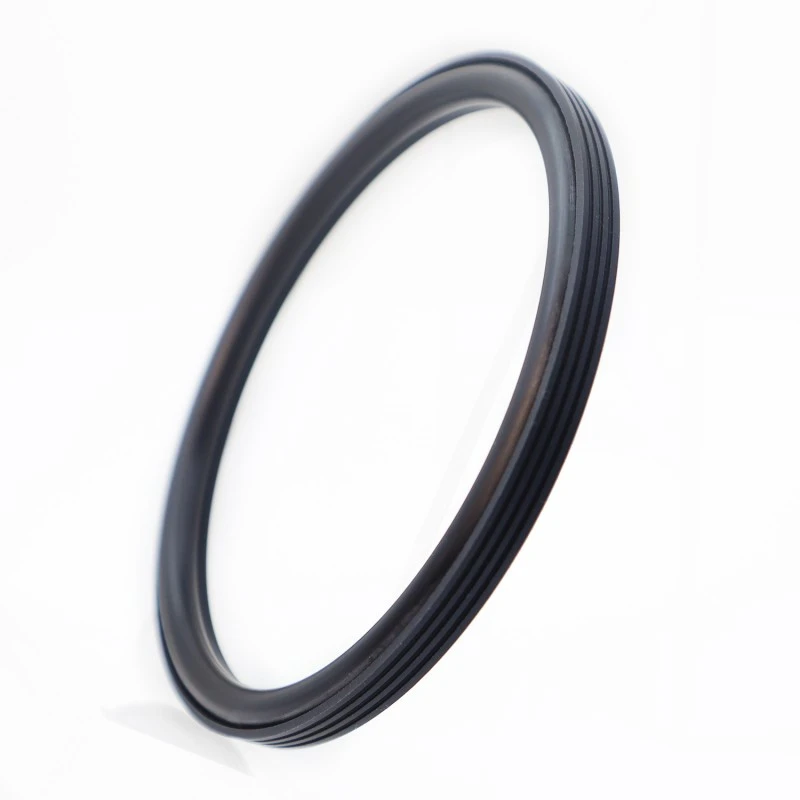

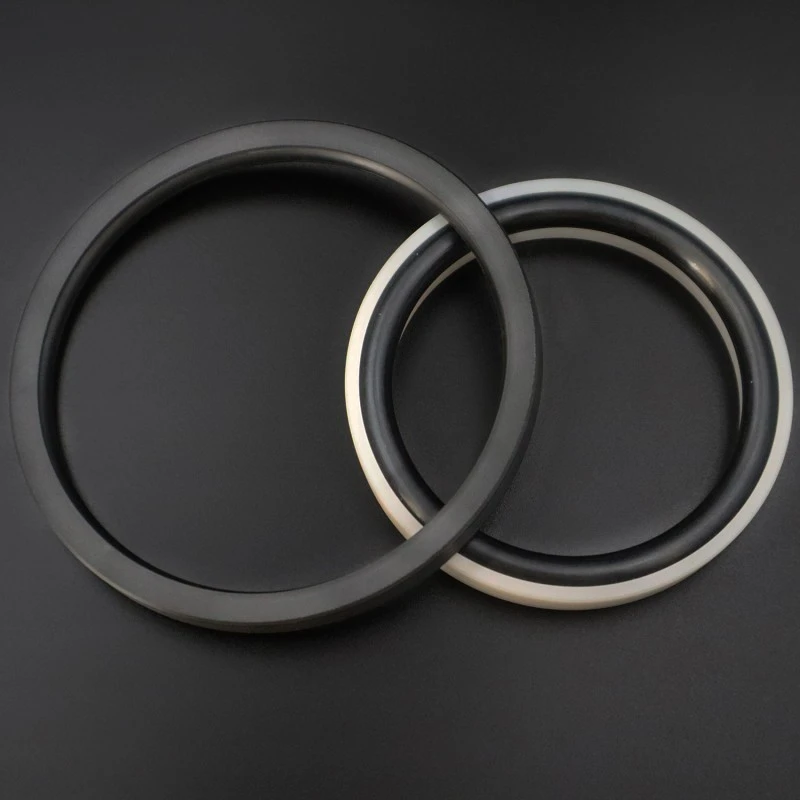

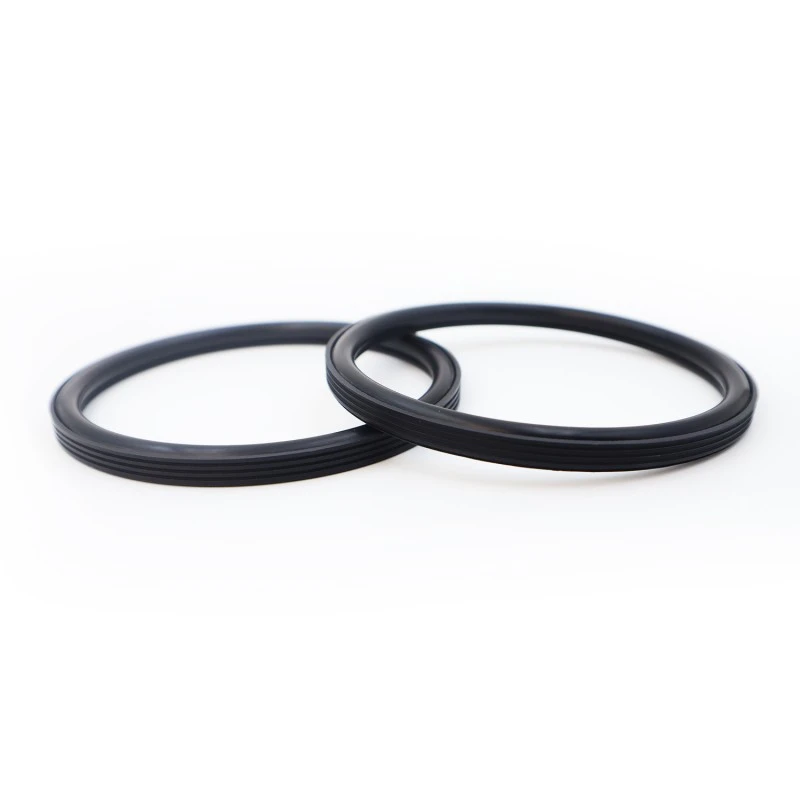

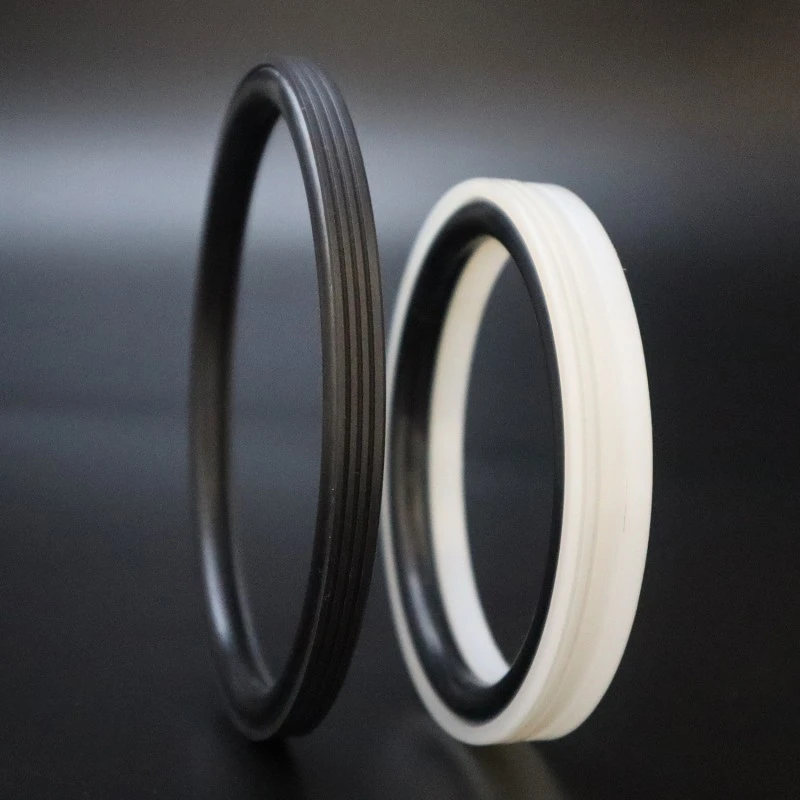

Le Bore Seal, conçu et fabriqué par Ruichen Sealing Factory, convient à l'étanchéité unidirectionnelle dans les applications hydrauliques à mouvement alternatif et rotatif. Il présente une longue durée de vie, une faible friction, d'excellentes performances d'étanchéité, une structure compacte et une installation, une utilisation et un entretien faciles. La lèvre d'étanchéité spéciale et l'épaisseur optimisée du joint garantissent d'excellentes performances d'étanchéité, même dans des milieux difficiles tels que le coulis de ciment.
|
Pression/MPa |
Température/°C |
Vitesse / m/s |
Moyen |
|
|
mouvement alternatif |
Mouvement de rotation |
|||
|
≤100 |
-35 à +100°C (avec joint torique NBR) |
≤6 |
≤2 |
Eau, boue, pétrole brut, huile hydraulique, émulsion |
|
-20 à +200°C (avec joint torique FKM) |
||||
Sélection des matériaux
1. Les matériaux des joints toriques fournis peuvent être sélectionnés parmi : Caoutchouc nitrile R01 (NBR), Caoutchouc fluoré R02 (FKM), etc.
2. Matériau de la bague d'étanchéité : le matériau standard est le PTFE4, les autres matériaux disponibles incluent le PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, etc.
Exemple de commande
Modèle de commande : RC2062-80*68,3*7,6-PTFE4-R01
Modèle - Diamètre d'alésage * Diamètre de rainure * Largeur de rainure - Code matériau

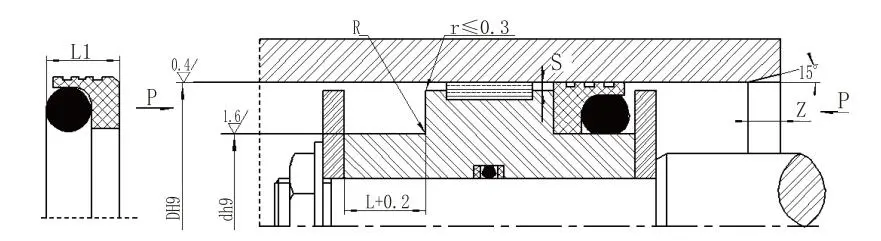

Spécifications et paramètres (Toute taille dans la plage spécifiée est disponible.)
|
Plage d'ouverture Modèle standard DH9 RC2062 |
Plage d'ouverture Chargement lourd DH9 RC2062-Z |
Diamètre de rainure d h9 |
Largeur de rainure L+0,2 |
Largeur du joint L1 |
Coins arrondis Rmax |
Dégagement radial Smax |
Chanfreiner Zmin |
Diamètre du fil du joint torique |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8 ~ 12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13 ~ 24,9 |
10 ~ 12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25 ~ 51,9 |
13 ~ 24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25 ~ 51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Remarque : 1. Pour les alésages de cylindre ≤ 30 mm, une conception à rainure ouverte est recommandée.
2. Pour des pressions supérieures à 30 MPa, un ajustement H8/f8 est recommandé pour l'espace d'extrusion.
